Los dispositivos de protección contra sobrecorriente sirven como principal mecanismo de seguridad para cualquier infraestructura eléctrica. Protegen el cableado, previenen daños catastróficos al equipo y garantizan la seguridad del personal durante condiciones de falla. La especificación incorrecta de un disyuntor conlleva graves consecuencias para sus instalaciones. La selección de un disyuntor subestimado introduce enormes riesgos de incendio y un potencial de falla catastrófica durante una falla. Por el contrario, una especificación excesiva conduce a una utilización del espacio del panel altamente ineficiente y a una complejidad de ingeniería innecesaria. Debe comprender los estrictos límites técnicos entre los disyuntores en miniatura y los disyuntores de caja moldeada . Realizar una especificación basada en evidencia garantiza que su panel eléctrico funcione de manera segura y eficiente en todas las condiciones de carga. Analizaremos las diferencias principales de ingeniería, los límites operativos y los requisitos de instalación para ayudarlo a tomar la decisión correcta para su aplicación específica.
Capacidad de corriente: Los MCB están diseñados para aplicaciones de baja corriente (desde 0,5 A hasta 125 A), mientras que los MCCB manejan cargas de corriente más alta (normalmente desde 15 A y escalando hasta 2500 A o más).
Clasificaciones de interrupción: los MCCB ofrecen capacidades de interrupción de cortocircuito significativamente mayores (hasta 200 kA) en comparación con los MCB (generalmente con un límite de entre 10 kA y 15 kA).
Capacidad de ajuste del viaje: los MCB cuentan con configuraciones de viaje fijas; Los MCCB proporcionan características de disparo ajustables (térmicas, magnéticas o electrónicas avanzadas/de estado sólido) para una coordinación precisa del sistema.
Ámbito de aplicación: Los MCB son el estándar para iluminación residencial, comercial y maquinaria pequeña, mientras que los MCCB son necesarios para motores industriales pesados, alimentadores principales y tableros de distribución comerciales complejos.
Tabla de contenido
Un disyuntor en miniatura (MCB) es un dispositivo de protección compacto diseñado para circuitos de bajo voltaje. Protege los sistemas eléctricos de sobrecargas y cortocircuitos, lo que lo hace adecuado para paneles residenciales, circuitos de iluminación comercial y pequeños sistemas de control.
Los MCB utilizan dos métodos de protección. El elemento térmico detecta sobrecargas continuas a través de una tira bimetálica, mientras que el elemento magnético responde instantáneamente a los cortocircuitos. Su diseño de carril DIN estándar de 35 mm permite una instalación rápida y ahorra espacio en el panel. Con clasificaciones típicas de 0,5 A a 125 A, los MCB son ideales para cargas eléctricas pequeñas y predecibles, como circuitos de iluminación de oficinas y distribución de energía general.

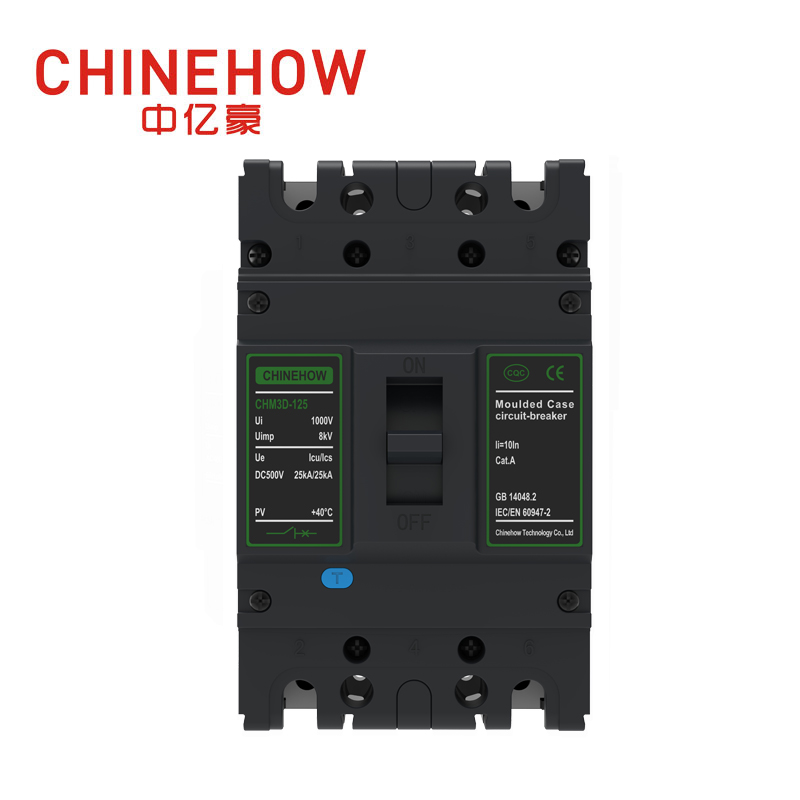

Un disyuntor de caja moldeada sirve como dispositivo de protección industrial de alta resistencia. Los fabricantes alojan los componentes internos dentro de un material aislante moldeado grueso, generalmente un plástico termoestable o un compuesto de vidrio y poliéster. Este gabinete resistente contiene el calor extremo y la energía explosiva del arco generado durante las interrupciones por fallas de alto nivel.
Los MCCB están diseñados para aplicaciones industriales y de alta corriente. Utilizan contactos de cobre más grandes y cámaras de arco avanzadas para interrumpir de forma segura altas corrientes de falla. La cámara de arco divide y extingue los arcos eléctricos rápidamente, protegiendo el equipo de daños graves.
En comparación con los MCB, los MCCB ofrecen una mayor capacidad de corriente, configuraciones de disparo ajustables y un rendimiento de protección más sólido. Requieren montaje en panel y se utilizan comúnmente en fábricas, sistemas de distribución principales y centros de control de motores. Por ejemplo, una alimentación de energía industrial de 800 A con un nivel de cortocircuito de 65 kA requiere un MCCB para manejar de manera segura la energía de falla y restaurar la energía después de que se activa la protección.
La distinción más inmediata radica en la clasificación de corriente continua. Los interruptores en miniatura funcionan dentro de un límite superior estricto. Los rangos de amperaje estándar comienzan en una fracción de amperio y normalmente alcanzan un máximo de 63 A, 100 A o 125 A. Protegen circuitos derivados y aparatos individuales. Los disyuntores de caja moldeada ofrecen un amplio rango operativo. Comienzan alrededor de 15 A para cargas industriales pequeñas y escalan masivamente hasta 2500 A o más para entradas de servicio principales.
El tamaño del bastidor representa un concepto de ingeniería exclusivo de los martillos más grandes. El tamaño del marco dicta la corriente continua máxima que la carcasa física de plástico y los contactos internos pueden transportar de forma segura. Sin embargo, puede instalar una unidad de disparo más pequeña dentro de un marco más grande. Por ejemplo, podría colocar una unidad de disparo de 150 A dentro de un marco de 250 A. Esta modularidad permite que las instalaciones actualicen las unidades de disparo a medida que aumentan las cargas sin modificar la huella física del interruptor ni las barras colectoras de cobre. Los disyuntores en miniatura carecen por completo de esta modularidad.
Especificación | Disyuntor en miniatura | Disyuntor de caja moldeada |
|---|---|---|
Rango de corriente continua | 0,5 A a 125 A | 15A a 2500A+ |
Modularidad del marco | Fijo, no actualizable | Unidades de disparo intercambiables dentro de los marcos |
Tamaño típico del conductor | Hasta 35 mm² (AWG 2) | Hasta múltiples cables de 300 mm² (MCM) |
Las clasificaciones de voltaje dictan dónde puede implementar cada dispositivo de manera segura. Los disyuntores en miniatura están estrictamente diseñados para sistemas estándar de bajo voltaje. Los aplicas en redes AC monofásicas de 230V o trifásicas de 415V. Sus espacios libres internos y los materiales de la carcasa no pueden aislar de forma segura voltajes más altos.
Las variantes de caja moldeada presentan tensiones nominales de aislamiento (Ui) y tensiones nominales de resistencia a impulsos (Uimp) significativamente más altas. La gruesa carcasa termoestable proporciona una resistencia dieléctrica superior. Esto permite a los ingenieros implementarlos en sistemas industriales pesados de 690 V CA o aplicaciones especializadas de 1000 V CC, como paneles solares comerciales o sistemas de almacenamiento de energía en baterías. Los niveles de aislamiento más altos evitan descargas eléctricas entre fases o hacia el gabinete conectado a tierra durante transitorios de voltaje.
La capacidad de interrupción define la corriente de falla máxima que un interruptor puede detener de manera segura sin explotar o fusionar sus contactos cerrados. La capacidad máxima de corte en cortocircuito (Icu) representa la corriente de falla máxima que el interruptor puede interrumpir una vez, aunque es posible que no siga siendo útil después. La capacidad de corte de cortocircuito de servicio (Ics) indica la corriente de falla que el interruptor puede interrumpir repetidamente mientras permanece en pleno funcionamiento.
Al comparar las capacidades de eliminación de fallas de MCB y MCCB , la brecha es enorme. Los disyuntores en miniatura generalmente manejan de 6 kA a 15 kA. Esto es suficiente para paneles residenciales o comerciales ligeros donde el transformador de servicio público limita la corriente de falla disponible. Los disyuntores de caja moldeada están diseñados para interrumpir de forma segura corrientes de falla masivas, que a menudo van desde 25 kA hasta 100 kA o incluso 200 kA. Especificar un interruptor con una clasificación de interrupción inadecuada constituye una falla de seguridad. Una falla que exceda la clasificación del disyuntor causará que el dispositivo se rompa, lo que provocará eventos de arco eléctrico y destrucción del panel.
Los disyuntores en miniatura utilizan características de disparo fijo. Los fabricantes los calibran en fábrica en curvas de tiempo-corriente específicas, comúnmente designadas como Tipo B, C, D, K o Z. Un disyuntor Tipo B dispara entre 3 y 5 veces la corriente nominal, ideal para cargas resistivas. Un disyuntor tipo D dispara entre 10 y 20 veces la corriente nominal, necesaria para motores de alta irrupción. Una vez que selecciona la curva, permanece bloqueado en ese perfil de rendimiento específico.
Tipo de curva | Umbral de disparo (múltiplo de entrada) | Aplicación típica |
|---|---|---|
Tipo B | 3x a 5x | Cargas resistivas, iluminación, circuitos residenciales. |
Tipo C | 5x a 10x | Cargas inductivas, motores pequeños, iluminación comercial. |
Tipo D | 10x a 20x | Altas cargas de irrupción, transformadores, motores pesados. |
Tipo K | 8x a 12x | Circuitos de motor que requieren una protección estricta contra cortocircuitos. |
Los interruptores de caja moldeados brindan una capacidad de ajuste esencial. Las versiones termomagnéticas permiten a los ingenieros marcar físicamente umbrales específicos de sobrecarga térmica y cortocircuito magnético. Esta flexibilidad resulta necesaria a la hora de poner en marcha maquinaria industrial. Los modelos avanzados cuentan con unidades de disparo electrónicas (ETU). Estos microprocesadores utilizan configuraciones LSI (de larga duración, de corta duración, instantánea) y LSIG (falla a tierra). Los ingenieros manipulan estos parámetros para lograr una coordinación selectiva precisa en redes complejas, asegurando que solo se dispare el interruptor más cercano a la falla mientras el resto de la instalación permanece energizada.
Parámetro | Función | Ejemplo de rango de ajuste |
|---|---|---|
Largo tiempo (L) | Protección contra sobrecarga térmica | 0,4 a 1,0 x pulgadas |
Corto tiempo (S) | Protección retardada contra cortocircuitos | 1,5 a 10 x Ir (con retardo de tiempo) |
Instantáneo (yo) | Disparo por cortocircuito inmediato | 2 a 15 x In (sin retraso intencional) |
Los requisitos de volumen físico y montaje dictan el diseño del panel. Los interruptores miniatura priorizan las instalaciones de alta densidad. Su montaje en carril DIN estandarizado permite a los cuadristas empaquetar docenas de circuitos en un gabinete pequeño. El tamaño compacto funciona perfectamente para iluminación y distribución de receptáculos.
Los interruptores de caja moldeada requieren un espacio sustancial en el panel. Utilizan soportes de panel atornillados para asegurar el pesado marco y soportar la tensión mecánica de cables gruesos. Debe proporcionar un espacio dedicado alrededor de estos interruptores. Requieren zonas libres específicas para la disipación de calor durante el funcionamiento normal y la ventilación del arco durante una falla. Además, los grandes conductores conectados a ellos exigen radios de curvatura de cable importantes dentro de la caja.
Los disyuntores en miniatura ofrecen una integración de accesorios limitada. Por lo general, puede conectar contactos auxiliares básicos para monitorear el estado del interruptor o agregar disparos en derivación simples para apagado remoto. Sin embargo, el pequeño tamaño físico restringe los complementos mecánicos complejos.
La modularidad de un disyuntor de caja moldeada más grande permite una amplia personalización. Puede instalar en campo disparos en derivación avanzados, disparadores de subtensión (UVR) y múltiples contactos auxiliares. Más importante aún, puede colocar operadores de motor en la parte delantera del interruptor. Esto habilita capacidades de conmutación remota, lo que permite a los administradores de las instalaciones abrir o cerrar el interruptor a través de un sistema SCADA o un sistema de gestión de edificios (BMS) sin abrir la puerta del panel.
Seleccionar el disyuntor adecuado requiere evaluar la corriente de carga, los niveles de cortocircuito, el entorno de instalación y las necesidades futuras de expansión. Los ingenieros también deben definir el tipo de protección requerido, como protección contra sobrecarga, cortocircuito o fuga a tierra. Los MCB generalmente necesitan dispositivos RCCB separados para la protección contra fallas a tierra, mientras que los MCCB pueden proporcionar funciones de protección avanzadas a través de unidades de disparo electrónicas.
Los MCB son adecuados para aplicaciones con cargas estables y predecibles, como circuitos de iluminación, paneles residenciales, sucursales de HVAC y pequeños tableros de distribución. Su diseño compacto de carril DIN permite una instalación rápida y ahorra espacio en el panel. Son la opción preferida cuando los niveles de falla son bajos y no se requieren configuraciones de protección ajustables.
Los MCCB están diseñados para sistemas eléctricos más grandes, incluida maquinaria industrial, distribución de energía principal y cargas de motores pesadas. Proporcionan una mayor capacidad de frenado, ajustes de disparo ajustables y opciones de protección avanzadas. Los MCCB son ideales cuando los sistemas requieren una mayor protección contra fallas, coordinación selectiva, control remoto o futuras actualizaciones de carga.
Para aplicaciones de 63 A a 125 A, la elección depende de los requisitos del sistema y no solo de la clasificación actual. Los MCB funcionan bien para paneles compactos con cargas estables y niveles de falla más bajos. Los MCCB son mejores cuando se necesita una mayor capacidad de corte, protección ajustable, expansión futura o funciones de comunicación. La evaluación del diseño completo del sistema ayuda a determinar la opción más adecuada.
Los MCB tienen configuraciones de disparo fijas, por lo que los aumentos de carga generalmente requieren reemplazar todo el disyuntor. Los MCCB brindan una mayor flexibilidad a largo plazo porque sus unidades de disparo se pueden ajustar para adaptarse a las condiciones cambiantes de carga. Esto permite a las instalaciones actualizar el equipo o modificar la configuración de protección sin cambios importantes en el panel.
Los MCB son fáciles de reemplazar porque utilizan montaje en riel DIN estándar y requieren un tiempo de instalación mínimo. Los MCCB necesitan un mantenimiento más complejo debido a su mayor tamaño, cables más pesados y conexiones atornilladas. También requieren pruebas periódicas, como pruebas de inyección primaria y secundaria, para garantizar que el sistema de disparo siga siendo preciso durante un funcionamiento a largo plazo.
Los MCB y MCCB siguen diferentes estándares industriales según sus aplicaciones. Los MCB se utilizan comúnmente según IEC 60898 para sistemas residenciales y comerciales ligeros, mientras que los modelos industriales pueden seguir IEC 60947-2. Los MCCB están diseñados principalmente según las normas IEC 60947-2 o UL 489. La selección del estándar correcto garantiza que el interruptor cumpla con los requisitos de seguridad locales y proporcione una protección confiable.
Calcule la corriente de falla máxima disponible en la ubicación específica de su panel para establecer la clasificación de interrupción mínima requerida.
Audite los planes futuros de expansión de carga de sus instalaciones para determinar si son necesarias unidades de disparo ajustables para evitar el reemplazo prematuro de hardware.
Mida el espacio físico disponible y los radios de curvatura de los cables dentro de sus gabinetes existentes para garantizar la compatibilidad con marcos atornillados más grandes.
Consulte sus códigos eléctricos locales y los requisitos de administración de instalaciones para verificar si la operación remota o la integración de BMS es obligatoria para su aplicación.
R: No puedes intercambiarlos directamente en el mismo hardware de montaje. Los disyuntores en miniatura utilizan un riel DIN de 35 mm, mientras que los disyuntores de caja moldeada requieren montajes en panel atornillados. La actualización requiere modificaciones importantes del panel, nuevas conexiones de barras colectoras y verificación de espacio físico adecuado para la disipación de calor y el doblado de cables.
R: LSI significa Largo plazo, Corto plazo e Instantáneo. El tiempo prolongado dicta la protección contra sobrecarga térmica. El tiempo corto controla la respuesta a cortocircuitos moderados, permitiendo retrasos de tiempo. Instantáneo establece el umbral para un disparo inmediato durante un cortocircuito masivo. Estos ajustes permiten una coordinación selectiva precisa.
R: Los disyuntores de caja moldeada manejan corrientes significativamente más altas, lo que requiere cables de cobre o aluminio más gruesos y de mayor calibre. Estos grandes conductores son rígidos y difíciles de doblar. Los códigos eléctricos exigen radios de curvatura específicos para evitar tensiones mecánicas en las terminales del interruptor y evitar dañar el aislamiento del cable.
R: Los disyuntores miniatura estándar no brindan protección contra fallas a tierra. Sólo protegen contra sobrecorrientes y cortocircuitos. Para lograr protección contra fallas a tierra en un formato de riel DIN, debe instalar un disyuntor de corriente residual (RCCB) separado o usar un RCBO combinado.
R: Los estándares de la industria recomiendan probar los disyuntores de caja moldeada cada tres a cinco años, según el entorno operativo. Los entornos industriales hostiles requieren pruebas anuales. Los técnicos utilizan pruebas de inyección secundaria para verificar las unidades de disparo electrónicas y pruebas de inyección primaria para confirmar la integridad mecánica de los contactos.
R: Icu (capacidad máxima de interrupción de cortocircuito) es la corriente de falla máxima que un interruptor puede interrumpir una vez de manera segura, aunque es posible que sea necesario reemplazarla posteriormente. Ics (capacidad de interrupción de cortocircuito de servicio) es la corriente de falla máxima que el disyuntor puede interrumpir varias veces mientras permanece completamente funcional.
