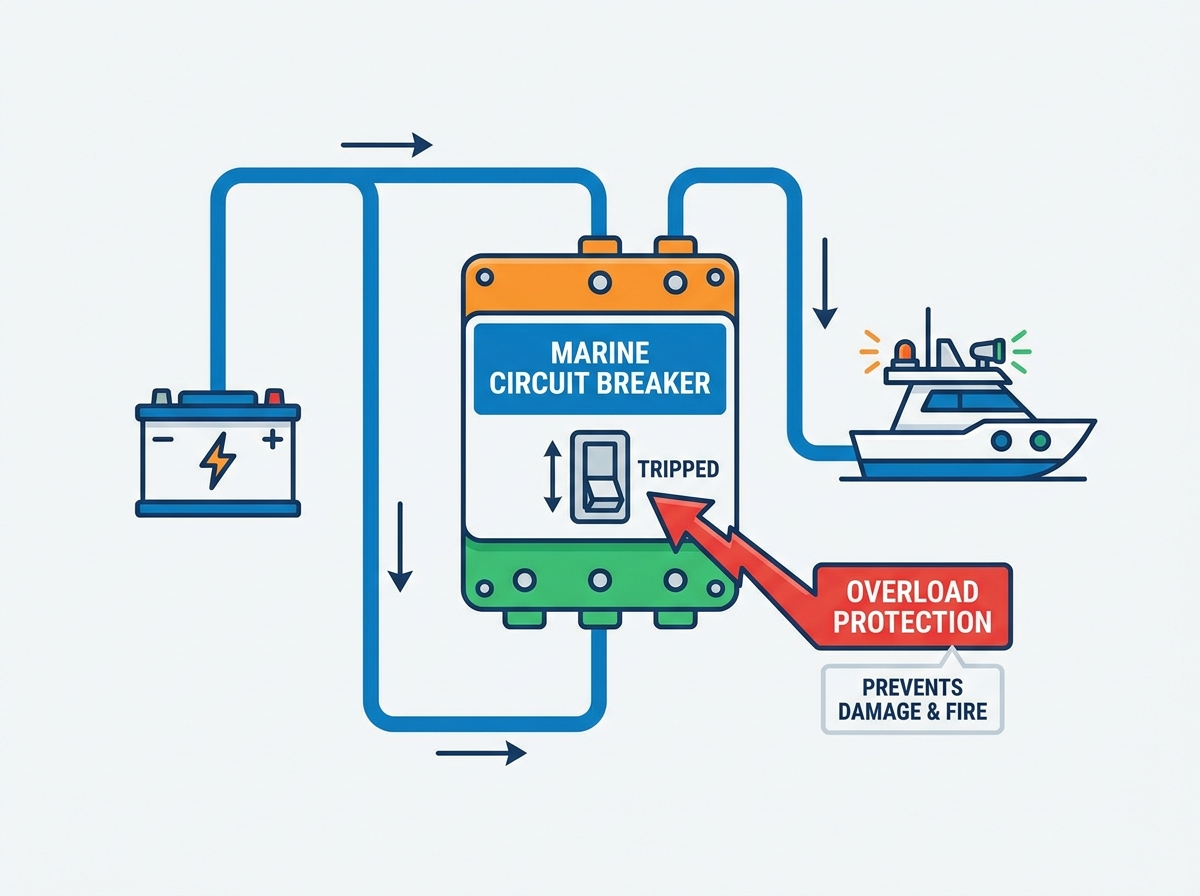

El agua salada, la alta humedad y la vibración constante del motor destruyen rápidamente el hardware eléctrico estándar. En un entorno marino, la protección de circuitos es su principal defensa contra incendios a bordo y fallas completas del sistema. El uso de disyuntores de uso automotriz o residencial en un barco presenta riesgos enormes. Los martillos estándar carecen de resistencia a la corrosión y se disparan de manera impredecible bajo fuertes vibraciones. Peor aún, rara vez están sellados. Cuando se dispara un interruptor estándar, emite un arco microscópico. En una sentina llena de vapores de gasolina o hidrógeno de bancos de baterías, ese arco puede provocar una explosión. Necesita un marco de evaluación riguroso para seleccionar un disyuntor marino . Esto significa verificar el cumplimiento normativo, hacer coincidir las tecnologías de viaje con sus cargas específicas, garantizar la resistencia ambiental y confirmar el soporte del proveedor. Hacer esto correctamente mantiene su embarcación segura y sus sistemas eléctricos funcionando cuando se encuentra a millas de la costa.
El aire de alta salinidad ataca agresivamente las superficies metálicas expuestas. Los disyuntores residenciales estándar utilizan componentes de cobre desnudo y acero estándar. Cuando se exponen a la atmósfera marina, estos metales se oxidan en cuestión de meses. El óxido y el cardenillo se acumulan en los contactos internos, aumentando drásticamente la resistencia eléctrica. Esta elevada resistencia genera calor localizado. Con el tiempo, este calor derrite la carcasa del disyuntor o altera la calibración del disparo térmico, lo que hace que el dispositivo falle silenciosamente o se dispare muy por debajo de su capacidad nominal.
El choque mecánico compromete aún más a los disyuntores no marinos. Los buques soportan constantes golpes en el casco debido a la acción de las olas y vibraciones de alta frecuencia de los motores diésel. Los disyuntores de uso residencial dependen de mecanismos asistidos por gravedad o delicados resortes internos diseñados para montaje estático en un montante de paneles de yeso. Bajo la vibración marina continua, estos delicados mecanismos se fatigan. El disyuntor experimenta fallas mecánicas, se niega a reiniciarse o sufre disparos falsos que cortan la energía a los sistemas de navegación o comunicación exactamente cuando más los necesita.
Vemos tres modos de falla principales cuando se instalan interruptores estándar en embarcaciones:
Las sentinas marinas y los compartimentos de motores presentan riesgos atmosféricos que no se encuentran en la construcción residencial. Estos espacios cerrados actúan como depósitos de recolección de vapores de gasolina más pesados que el aire. Los grandes bancos de baterías de plomo-ácido también liberan habitualmente hidrógeno durante ciclos de carga intensos. Sin una ventilación activa y continua, estos humos se acumulan formando mezclas altamente explosivas.
El uso de un disyuntor estándar no sellado en estos entornos es una responsabilidad enorme. Cuando un disyuntor interrumpe una corriente de falla, la separación física de sus contactos internos genera un arco eléctrico. Si la carcasa del interruptor no está sellada herméticamente o no está diseñada específicamente para contener esta energía, el arco se dispara hacia la atmósfera circundante. En una sentina llena de humo, esta chispa instantánea provoca una violenta explosión que provoca la pérdida total del barco.
Debe comprender la mecánica interna de las tecnologías de disparo para adaptar el disyuntor a su carga eléctrica específica. Lanzar cualquier disyuntor a un circuito garantiza disparos molestos o una protección inadecuada.
Los disyuntores térmicos utilizan una tira bimetálica que se dobla a medida que la corriente eléctrica la calienta. Debido a que la tira requiere tiempo para calentarse y desviarse, los interruptores térmicos ofrecen inherentemente un tiempo de respuesta retrasado. Este retraso los hace muy adecuados para cargas generales donde son normales picos de corriente breves e inofensivos. Permiten pasar una sobretensión momentánea sin caer el circuito.
Los interruptores magnéticos funcionan mediante un mecanismo basado en solenoides. A medida que la corriente fluye a través de la bobina electromagnética, una falla crea un campo magnético lo suficientemente fuerte como para tirar instantáneamente del pestillo. Este mecanismo proporciona un disparo preciso e independiente de la temperatura. Los disyuntores magnéticos son ideales para circuitos electrónicos críticos o sensibles que no pueden tolerar ni siquiera condiciones de sobrecorriente momentáneas.
Los interruptores termomagnéticos combinan ambas tecnologías en una sola unidad. La tira bimetálica maneja el retardo de sobrecarga para picos operativos estándar, mientras que el solenoide magnético proporciona protección instantánea contra cortocircuitos severos. Esta doble acción los convierte en la opción más versátil para paneles de distribución marinos complejos.
| Tipo de disyuntor | Mecanismo interno | Velocidad de respuesta | Aplicación marina ideal |
|---|---|---|---|
| Térmico | Tira bimetálica | Demorado | Iluminación, electrodomésticos en general, cargas con sobretensiones menores. |
| Magnético | Bobina de solenoide | Instantáneo | Electrónica de navegación sensible, equipo de comunicación. |
| Termo-Magnético | Híbrido (Tira + Bobina) | Retrasado e instantáneo | Cuadros de distribución principales, circuitos de carga mixta. |
Seleccionar la huella física correcta es tan importante como las especificaciones eléctricas. Los factores de forma marinos comunes incluyen diseños Serie A, Serie C, Rocker y Push-Button. Los disyuntores de la serie A son compactos y normalmente se utilizan en paneles de distribución estándar. Los martillos de la serie C son físicamente más grandes y están diseñados para manejar amperajes más altos para la alimentación de la batería principal o equipos pesados como cabrestantes eléctricos.
Identificar la huella física correcta para los paneles de distribución eléctrica existentes requiere una medición precisa de los recortes del panel y el espacio de los tornillos de montaje. La modernización de embarcaciones más antiguas presenta distintos desafíos. Los paneles antiguos a menudo presentan formas de interruptores obsoletas que ya no se fabrican. Garantizar que los nuevos disyuntores se alineen con los recortes del panel antiguo frecuentemente requiere placas adaptadoras mecanizadas a medida o un reemplazo completo de la placa frontal del panel de distribución para mantener la integridad estructural.
Las diferencias estructurales entre los estilos de montaje dictan su ubicación dentro de la arquitectura eléctrica del recipiente.
La elección entre fusibles y disyuntores implica sopesar los costos iniciales con la conveniencia operativa y la capacidad máxima de interrupción. Los fusibles, particularmente las variantes de Clase T, ofrecen una capacidad de interrupción de amperios (AIC) excepcionalmente alta, que a menudo supera los 20 000 amperios. Esto los convierte en la mejor opción para la alimentación de la batería principal, donde un cortocircuito desata una energía masiva. Son muy compactos y tienen un coste inicial más bajo.
Los fusibles son sacrificados. Una vez quemados, requieren reemplazo físico. Es peligroso excavar en una sala de máquinas caliente durante una tormenta para encontrar un fusible de repuesto. Los disyuntores proporcionan la ventaja crítica de la capacidad de reinicio. Si bien conllevan un costo inicial más alto y exigen más espacio físico para aplicaciones de alto amperaje, la capacidad de restaurar instantáneamente la energía a un circuito de navegación o dirección desconectado los hace indispensables para la distribución en sucursales.
Los sistemas eléctricos marinos operan bajo estrictos marcos regulatorios para garantizar la seguridad y la interoperabilidad. La norma E-11 del American Boat and Yacht Council (ABYC) proporciona los requisitos definitivos para los sistemas eléctricos de CA y CC en embarcaciones. Esta norma dicta parámetros precisos para la ubicación, el tamaño y la construcción física de la protección contra sobrecorriente. Por ejemplo, ABYC requiere protección contra sobrecorriente dentro de 7 pulgadas de la fuente de energía, a menos que el cable esté alojado en una funda, lo que extiende el límite a 40 pulgadas. Cumplir con los estándares ABYC es un requisito previo para obtener un seguro marítimo.
La Guardia Costera de los Estados Unidos (USCG) hace cumplir las regulaciones federales que exigen umbrales de seguridad específicos con respecto a la prevención de incendios. Para verificar el cumplimiento, coteje las hojas de datos del fabricante con el producto físico. Busque estampados o etiquetas permanentes del producto en la carcasa del interruptor que indiquen explícitamente las aprobaciones ABYC, USCG o CE. Un rompedor que carezca de estas marcas explícitas no tiene cabida en un buque.
La protección contra ignición es una clasificación de seguridad crítica para cualquier componente eléctrico colocado en una atmósfera potencialmente explosiva. Los criterios de prueba para SAE J1171 y UL 1500 requieren que el interruptor funcione normalmente mientras está rodeado por una mezcla de gas combustible sin encenderlo. El dispositivo debe contener arcos eléctricos internos y evitar que la temperatura de la superficie alcance el punto de ignición de los gases circundantes.
La ley requiere interruptores protegidos contra ignición en zonas específicas. Debe instalarlos en salas de máquinas de gasolina, espacios cerrados que contengan tanques de combustible de gasolina y cualquier compartimento que albergue baterías de plomo-ácido. La instalación de un disyuntor sin protección contra ignición en estos espacios viola las regulaciones de la USCG e introduce un riesgo inmediato de explosión.
La física de la extinción del arco difiere drásticamente entre los sistemas de corriente continua (CC) y de corriente alterna (CA). El voltaje de CA naturalmente cruza cero voltios docenas de veces por segundo. Este cruce por cero detiene brevemente la corriente, lo que hace que sea relativamente fácil para el interruptor extinguir el arco durante una falla. El voltaje CC proporciona un flujo de energía continuo e inquebrantable. Un arco de CC se sostiene a través de una brecha física mucho más amplia, lo que requiere conductos de arco especializados o explosiones magnéticas para estirar y romper el canal de plasma.
El peligro para la seguridad que supone utilizar un disyuntor de CA únicamente en un circuito marino de CC es grave. Si ocurre una falla, el mecanismo interno del disyuntor de CA se abre, pero el voltaje de CC continuo sostiene un arco a través de los contactos. Este arco sostenido genera un calor inmenso, derritiendo rápidamente la carcasa del interruptor, destruyendo el panel e iniciando un incendio eléctrico sostenido.
La capacidad de interrupción de amperios (AIC) define la corriente de falla máxima que un interruptor puede interrumpir de manera segura sin explotar físicamente ni soldar sus contactos. Esta calificación es completamente independiente de la calificación de viaje continuo. Un disyuntor de 50 A puede tener un AIC de 3000 A. El AIC es fundamental para los bancos de baterías capaces de entregar miles de amperios durante un cortocircuito.
Calcular el AIC requerido depende en gran medida de la química de la batería y del tamaño del banco. Las baterías de plomo-ácido tradicionales tienen una alta resistencia interna, lo que limita su corriente máxima de cortocircuito. Los bancos de baterías modernos de fosfato de hierro y litio (LiFePO4) tienen una resistencia interna insignificante. Un banco grande de LiFePO4 descarga fácilmente entre 10.000 y 20.000 amperios instantáneamente durante un cortocircuito. Debe calcular la clasificación total de cortocircuito de todo el banco y seleccionar un disyuntor o fusible principal con una clasificación AIC que exceda este máximo teórico.
El entorno marino no deja lugar para equipos no probados. Abastecerse de proveedores marítimos de buena reputación es primordial. Los fabricantes establecidos diseñan sus productos específicamente para entornos con alta vibración y humedad y los respaldan con garantías sólidas. Proporcionan líneas de soporte técnico accesibles y ofrecen una asistencia invaluable para la resolución de problemas complejos de instalación y la validación del diseño del sistema.
Evite estrictamente los interruptores falsificados o de marca blanca que se encuentran en los mercados de descuento en línea. Estas alternativas económicas frecuentemente carecen de pruebas de seguridad verificadas, utilizan metales internos inferiores que se corroen rápidamente e imprimen marcas de certificación falsas en sus carcasas. Ahorrar unos pocos dólares en un interruptor de descuento introduce un riesgo inaceptable de falla catastrófica.
La regla fundamental para dimensionar un disyuntor marino es que debe proteger el cable, no solo el dispositivo conectado a él. Si el disyuntor tiene una clasificación superior a la ampacidad del cable, el cable se sobrecalienta, derrite su aislamiento y provoca un incendio mucho antes de que se dispare el disyuntor. La fórmula estándar requiere identificar la carga continua máxima del circuito y seleccionar un calibre de cable capaz de manejar esa carga con una caída de voltaje mínima.
Siga esta secuencia exacta al dimensionar la protección de su circuito:
Aplique la regla de carga continua del 80%: la corriente continua consumida por el circuito no debe exceder el 80% de la clasificación del disyuntor. Para cargas de motor que experimentan sobretensiones breves, aplique la regla del 150%. El disyuntor se puede dimensionar hasta el 150 % de la clasificación continua del motor para evitar disparos molestos, siempre que el calibre del cable también se aumente para transportar de manera segura esa posible corriente de falla.
La temperatura ambiente afecta significativamente el rendimiento de los disyuntores térmicos. Las salas de máquinas y los armarios eléctricos cerrados de los barcos alcanzan habitualmente temperaturas que superan con creces la temperatura ambiente estándar. Debido a que los disyuntores térmicos dependen del calor interno para doblar la tira bimetálica, las altas temperaturas ambientales hacen que se disparen prematuramente, muy por debajo de su amperaje nominal.
Para garantizar un funcionamiento confiable, aplique las curvas de reducción de temperatura proporcionadas por el fabricante. Si se instala un disyuntor térmico de 50 A en una sala de motores a 60 °C (140 °F), la curva de reducción podría indicar que se disparará a 35 A. Debe calcular este valor reducido y potencialmente seleccionar un disyuntor de mayor clasificación para mantener el funcionamiento normal en ambientes calurosos. Asegúrese siempre de que la ampacidad del cable aún supere la nueva clasificación más alta del disyuntor.
Los equipos pesados de CC, como molinetes, hélices de proa y cabrestantes eléctricos, presentan desafíos de tamaño específicos. Cuando estos motores arrancan inicialmente bajo carga, consumen una enorme oleada de energía conocida como corriente de entrada. Este aumento alcanza de tres a cinco veces el amperaje de funcionamiento continuo del motor y dura una fracción de segundo.
Un disyuntor estándar de acción rápida interpreta esta irrupción como un cortocircuito y se dispara inmediatamente. Para evitar disparos molestos durante el arranque inicial del motor, seleccione interruptores con retardos de disparo específicos. Estos mecanismos de disparo retardado actúan como equivalentes de acción lenta, permitiendo que pase la breve corriente de irrupción y al mismo tiempo brindan una protección sólida contra sobrecargas sostenidas y cortocircuitos.
Un disyuntor de alta calidad es inútil si las conexiones físicas se ven comprometidas. La instalación segura requiere accesorios específicos de calidad marina. Haga coincidir los tamaños de los pernos terminales del disyuntor con los terminales de anillo de cobre estañado de grado marino apropiados. Los conectores de pala o la envoltura de cables desnudos son inaceptables en entornos de alta vibración. Inevitablemente vibrarán y se aflojarán.
La selección de barras colectoras y adaptadores de terminales compatibles es igualmente fundamental. La barra colectora debe estar clasificada para el amperaje total combinado de todos los circuitos conectados. El uso de adaptadores de terminales adecuados garantiza conexiones seguras y de baja resistencia en el bloque del disyuntor. La integración de alta calidad evita el calentamiento localizado en los puntos de conexión, lo que garantiza que el interruptor funcione exactamente como está calibrado.
El punto de falla más común en los sistemas eléctricos marinos no es el disyuntor en sí, sino la terminación física. El uso de terminales de anillo inadecuados, no engarzarlos con una herramienta de trinquete adecuada o no apretar las tuercas de los terminales según las especificaciones del fabricante introduce una resistencia eléctrica significativa.
La alta resistencia en el terminal del disyuntor provoca un calentamiento localizado. A medida que la corriente fluye a través de una conexión floja o mal engarzada, el perno terminal se calienta rápidamente. Este calor se transfiere directamente al mecanismo interno del interruptor, alterando la calibración térmica y provocando un disparo prematuro. En casos severos, el calor localizado derrite la carcasa de plástico del disyuntor, destruyendo el componente y presentando un grave riesgo de incendio.
Las embarcaciones modernas utilizan energía de puerto de 120 V/240 V CA y energía de batería de 12 V/24 V CC. Enrutar ambos sistemas a través de un único panel de distribución requiere extrema precaución. Los requisitos de ABYC dictan una estricta separación física y blindaje entre los circuitos de CA y CC para evitar contactos accidentales.
Los cortocircuitos de voltaje cruzado son mortales. Si un cable de CA suelto entra en contacto con un terminal de CC, envía un alto voltaje letal a través del sistema de CC de bajo voltaje de la embarcación. Esto destruye instantáneamente los componentes electrónicos de navegación, derrite el cableado de CC y crea un grave peligro de descarga eléctrica para cualquiera que toque un componente metálico de la embarcación. Utilice siempre paneles dedicados físicamente separados para CA y CC, o asegúrese de que el panel tenga una barrera rígida y no conductora entre las dos secciones.
Los dispositivos de protección de circuitos no son componentes que se instalan y olvidan. El entorno marino exige un protocolo de inspección programado y realista para garantizar una fiabilidad continua. Al menos una vez por temporada, realizar una auditoría visual y física del sistema de distribución eléctrica.
Verifique todos los terminales del disyuntor en busca de signos de decoloración o aislamiento derretido, lo que indica alta resistencia y sobrecalentamiento. Mueva manualmente cada interruptor para verificar la rigidez mecánica. Un martillo que se siente arenoso o se niega a encajar firmemente en su posición ha sufrido corrosión interna y debe ser reemplazado. Utilice un multímetro para medir la caída de voltaje en los contactos cerrados bajo carga. Una caída de voltaje significativa indica contactos internos degradados, lo que indica el final de la vida útil operativa segura del disyuntor.
R: No. Los disyuntores domésticos carecen de resistencia a la corrosión y tolerancia a las vibraciones. El uso de un disyuntor doméstico con clasificación de CA en un circuito de CC marino es extremadamente peligroso. Los arcos de CC no cruzan cero voltios y son mucho más difíciles de extinguir. Un disyuntor de CA no logrará romper un arco de CC, lo que provocará un incendio eléctrico sostenido.
R: La protección contra ignición significa que el disyuntor contiene arcos eléctricos internamente. Esto evita que el arco encienda los gases inflamables circundantes, como los vapores de gasolina en la sala de máquinas o el hidrógeno de los bancos de baterías. Debe buscar el sello de certificación SAE J1171 para confirmar que un interruptor cumple con este estándar.
R: Verifique el consumo de corriente continua especificado por el fabricante del molinete. Tenga en cuenta la fuerte corriente de entrada durante el arranque del motor seleccionando un disyuntor de disparo retardado. Lo más importante es asegurarse de que el amperaje del disyuntor nunca exceda la ampacidad máxima del cable de gran calibre que va desde la batería hasta el molinete.
R: El voltaje de CA se alterna y cruza cero voltios, lo que naturalmente ayuda a extinguir los arcos eléctricos. El voltaje CC es continuo. Los arcos de CC se sostienen a través de espacios más amplios. Los disyuntores con clasificación de CC utilizan paracaídas de arco especializados o explosiones magnéticas para estirar y romper el canal de plasma de forma segura sin derretir la carcasa.
R: AIC es la corriente de falla máxima que un interruptor puede interrumpir de manera segura sin explotar o soldar sus contactos. Las clasificaciones AIC altas son obligatorias cerca de grandes bancos de baterías. Los bancos de baterías de litio modernos pueden descargar miles de amperios instantáneamente durante un corto periodo de tiempo, lo que requiere interruptores con enormes capacidades de interrupción.
R: Necesita terminales de anillo de cobre estañado de calidad marina, termorretráctiles revestidos de adhesivo y barras colectoras con la clasificación adecuada. Los conectores de horquilla estándar para automóviles vibran y se aflojan en entornos marinos, lo que provoca alta resistencia e incendios. Utilice siempre una engarzadora con trinquete para garantizar conexiones seguras en los terminales del disyuntor.
R: Reemplace los disyuntores inmediatamente si ve plástico derretido, óxido o terminales descoloridos. Cámbielos si la palanca se siente arenosa, se niega a restablecerse sin problemas o después de que el disyuntor haya interrumpido un cortocircuito grave. Las inspecciones anuales con un multímetro ayudarán a identificar caídas de voltaje interno antes de fallar.
