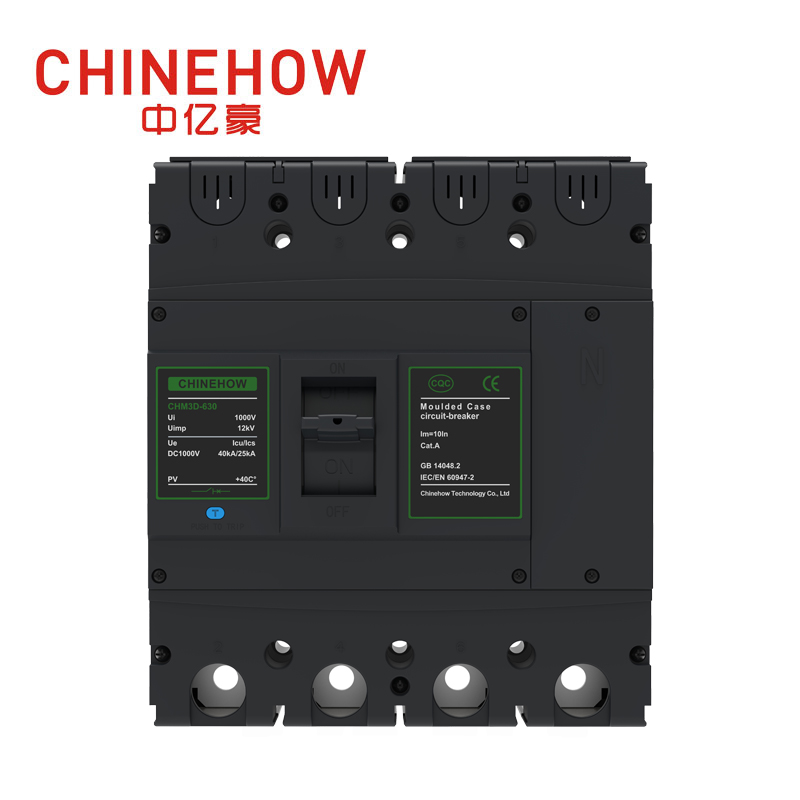

La protección del sistema eléctrico exige una precisión absoluta. La especificación del disyuntor incorrecto provoca fallas catastróficas en el equipo, graves riesgos de seguridad y costosos tiempos de inactividad en las instalaciones. Los ingenieros y los equipos de adquisiciones enfrentan un desafío complejo al diseñar paneles de distribución. Debe equilibrar los requisitos de diseño iniciales con una coordinación precisa, altas capacidades de interrupción, resiliencia ambiental e integración de instalaciones modernas. Las averías eléctricas no perdonan los errores de cálculo. Un disyuntor que no logra solucionar una falla compromete instantáneamente toda la red aguas abajo.
Esta guía proporciona un marco de evaluación técnica para seleccionar un disyuntor de caja moldeada . Exploraremos clasificaciones fundamentales, tecnologías de unidades de control, configuraciones físicas y limitaciones específicas de la aplicación. Al comprender estos parámetros, puede diseñar un sistema de distribución que priorice la seguridad, garantice el cumplimiento normativo y mantenga la energía continua en condiciones exigentes.
La capacidad de interrupción no es negociable: La selección de un MCCB requiere hacer coincidir la clasificación de interrupción de cortocircuito del disyuntor (Icu/Ics) con la corriente de falla máxima disponible en el punto de instalación.
La selección de la unidad de disparo impulsa la precisión: las unidades termomagnéticas ofrecen una protección confiable y rentable para cargas estándar, mientras que las unidades de disparo electrónicas brindan los ajustes granulares LSI/LSIG y los protocolos de comunicación necesarios para una coordinación compleja.
La aplicación dicta la configuración: las cargas especializadas, como motores, generadores o sistemas de CC de alta eficiencia, requieren curvas de disparo específicas y diseños de extinción de arco para manejar características de falla únicas sin disparos molestos.
El cumplimiento garantiza la seguridad: la verificación según los estándares regionales y de aplicación (por ejemplo, UL 489, IEC 60947-2) es obligatoria para el cumplimiento normativo y la mitigación de responsabilidades.
Tabla de contenido
El voltaje y la frecuencia afectan directamente el rendimiento y la selección del MCCB. Los sistemas de CA y CC requieren diseños diferentes porque los arcos de CC son más difíciles de extinguir. Los ingenieros también deben considerar la frecuencia de operación, ya que los disyuntores estándar diseñados para 50 Hz o 60 Hz pueden no funcionar correctamente en sistemas de alta frecuencia. Seleccionar el voltaje y la frecuencia nominal correctos garantiza una protección confiable y un funcionamiento seguro.
La clasificación de interrupción del MCCB debe coincidir con la corriente de falla máxima disponible en el sistema eléctrico. Un estudio de cortocircuito ayuda a determinar la capacidad de corte requerida considerando factores como la salida del transformador, la energía de la red pública y la contribución del motor. Elegir un disyuntor con una clasificación de falla insuficiente puede causar daños graves al equipo y riesgos de seguridad durante un cortocircuito.
Tamaño del transformador (kVA) | voltaje secundario | Impedancia (%Z) | Amperios de cortocircuito estimados (SCA) |
|---|---|---|---|
500kVA | 480V / 277V | 5,0% | Aprox. 12.000 A |
1000kVA | 480V / 277V | 5,75% | Aprox. 21.000 A |
2000kVA | 480V / 277V | 5,75% | Aprox. 42.000 A |
2500kVA | 208V / 120V | 5,75% | Aprox. 120.000 A |
Los entornos operativos influyen en gran medida en el rendimiento del interruptor. La temperatura ambiente afecta directamente al umbral de disparo de las unidades termomagnéticas. La mayoría de los disyuntores estándar están calibrados para funcionar a 40 °C (104 °F). La instalación de estos disyuntores en entornos de alta temperatura, como recintos exteriores sin ventilación o salas de calderas industriales, requiere una reducción estricta. El disyuntor se disparará a una corriente inferior a la nominal de la placa si no se tiene en cuenta el calor ambiental.
La altitud también afecta la rigidez dieléctrica. Por encima de los 2.000 metros (6.600 pies), el aire se vuelve más fino, lo que reduce sus propiedades aislantes y su capacidad de refrigeración. Los disyuntores instalados a gran altura requieren una reducción de tensión y corriente para evitar la rotura del aislamiento y el sobrecalentamiento. El tamaño del panel determina el tamaño del marco físico que puede especificar. Los tableros de distribución de alta densidad exigen diseños de interruptores compactos sin sacrificar la capacidad de interrupción.
Es necesario comprender la distinción entre el tamaño del marco y la clasificación de corriente continua para una especificación adecuada. El tamaño del marco representa la corriente continua máxima que el conjunto del interruptor físico puede manejar de forma segura. Dicta las dimensiones externas, los tamaños de los terminales y la robustez mecánica interna. Los tamaños de bastidor comunes incluyen 100 A, 250 A, 400 A y 1000 A.
La clasificación de corriente continua (In), a menudo llamada "clasificación de disparo", es la corriente específica que el interruptor conducirá continuamente sin dispararse. Puede instalar una unidad de disparo de 150 A dentro de un marco de 250 A. Esta modularidad permite una futura expansión de la carga sin reemplazar todo el interruptor físico.
Según las pautas del Código Eléctrico Nacional (NEC), los disyuntores estándar están clasificados para transportar solo el 80% de su corriente nominal continua para cargas que duran tres horas o más. Si tiene una carga continua de 80 A, debe especificar un disyuntor estándar de 100 A. También puede conseguir disyuntores 100% calificados. Estos requieren volúmenes de gabinete específicos y aislamiento de cables especializado de 90 °C para disipar el calor de manera segura, lo que le permite hacer coincidir la clasificación del disyuntor exactamente con la carga continua.
La capacidad de interrupción define la capacidad de un interruptor para extinguir una falla de manera segura. El estándar IEC 60947-2 lo separa en dos métricas: Icu e Ics.
La capacidad máxima de corte en cortocircuito (Icu) es la corriente de falla máxima absoluta que el interruptor puede interrumpir de manera segura al menos una vez. Después de solucionar una falla de nivel Icu, el disyuntor puede sufrir daños internos y es posible que no pueda utilizarse para un servicio continuo. Previene fallos catastróficos pero se sacrifica en el proceso.
La capacidad de corte de cortocircuito de servicio (Ics) es la corriente de falla que el interruptor puede interrumpir y aún permanecer en pleno funcionamiento. Se expresa como porcentaje de Icu (p. ej., 50 %, 75 % o 100 %). Es necesario priorizar una calificación Ics alta para instalaciones de misión crítica como centros de datos, hospitales y plantas de fabricación continua. Un interruptor con un Ics igual al 100% de su Icu garantiza una rápida restauración de la energía después de una falla grave, minimizando el tiempo de inactividad de la instalación.
Parámetro de calificación | Definición | Impacto operativo después de la falla | Mejor enfoque de aplicación |
|---|---|---|---|
Icu (capacidad máxima) | La corriente de falla máxima se interrumpe una vez de manera segura. | Es posible que el disyuntor requiera reemplazo o pruebas exhaustivas. | Edificios comerciales estándar, cargas no críticas. |
Ics (capacidad de servicio) | La corriente de falla se interrumpe mientras se conserva la funcionalidad completa. | El disyuntor se puede restablecer y devolver al servicio normal inmediatamente. | Hospitales, centros de datos, procesos industriales continuos. |
Icw (corriente de resistencia a corto plazo) muestra cuánta corriente de cortocircuito puede soportar un interruptor de manera segura durante un período corto sin dispararse. Una clasificación Icw alta permite que los interruptores aguas arriba retrasen la operación mientras que los interruptores aguas abajo solucionan la falla primero. Esto mejora la selectividad del sistema al limitar los cortes de energía en el circuito afectado en lugar de apagar toda la instalación.
Los MCCB limitadores de corriente interrumpen rápidamente corrientes de falla altas antes de que alcancen su nivel máximo. Al reducir los picos de corriente y la energía de falla, minimizan los daños a los cables, equipos eléctricos y sistemas de distribución. Estos disyuntores son especialmente útiles en redes eléctricas de alta capacidad donde la protección rápida contra fallas es fundamental.
Las unidades de disparo termomagnéticas utilizan componentes electromecánicos tradicionales para brindar protección de doble acción. El componente térmico consta de una tira bimetálica. A medida que la corriente fluye a través del interruptor, genera calor. Durante una sobrecarga sostenida, el calor hace que la tira bimetálica se doble a un ritmo predecible. Una vez que se desvía lo suficiente, desbloquea el mecanismo de disparo. Esto proporciona protección de tiempo inverso: cuanto mayor es la sobrecarga, más rápido se dobla la tira y dispara el interruptor.
El componente magnético utiliza un electroimán. Durante un cortocircuito masivo, el pico de corriente extremo genera un poderoso campo magnético que tira instantáneamente de una armadura, disparando el interruptor sin esperar a que se acumule calor.
Estas unidades funcionan bien para paneles de distribución estándar, cargas de iluminación resistivas y proyectos sensibles a los costos donde no se requiere coordinación avanzada. Carecen de capacidad de ajuste precisa y su respuesta térmica es muy susceptible a las variaciones de temperatura ambiente, lo que requiere una reducción cuidadosa en ambientes calurosos.
Las unidades de disparo electrónicas abandonan las tiras bimetálicas en favor de transformadores de corriente internos (CT) y microprocesadores. Los CT miden continuamente la corriente RMS real que fluye a través del interruptor. El microprocesador compara estas mediciones en tiempo real con los parámetros programados y ejecuta un comando de disparo electrónicamente si se exceden los umbrales.
Esta tecnología proporciona una precisión incomparable a través de configuraciones LSI y LSIG ajustables:
Larga duración (L): Protege contra sobrecargas sostenidas. Puede ajustar tanto el nivel de captación actual como el retardo de tiempo, lo que permite una adaptación precisa a la ampacidad del cable.
De corta duración (S): Protege contra fallas de menor magnitud. El retardo de tiempo ajustable permite que los interruptores aguas abajo eliminen las fallas primero, asegurando una coordinación selectiva perfecta.
Instantáneo (I): Protege contra cortocircuitos masivos al dispararse inmediatamente sin demora intencional.
Falla a tierra (G): Detecta corrientes de fuga de bajo nivel a tierra, previniendo daños al equipo y mitigando riesgos de incendio.
Las unidades de disparo electrónicas modernas también cuentan con protocolos de comunicación avanzados. Se integran perfectamente con sistemas de gestión de edificios (BMS) y redes SCADA a través de Modbus, Profibus o Ethernet. Esta conectividad permite a los administradores de instalaciones monitorear el consumo de energía en tiempo real, rastrear la demanda máxima y recibir alertas de mantenimiento predictivo. Las unidades electrónicas son la opción definitiva para sistemas de distribución complejos que requieren una coordinación selectiva precisa, capacidades de medición y gestión remota de instalaciones.
Característica | Unidad de disparo termomagnética | Unidad de disparo electrónico |
|---|---|---|
Mecanismo de detección | Tira bimetálica y electroimán. | Transformadores de corriente y microprocesador. |
Ajustabilidad | Limitado (a menudo térmico fijo, magnético ajustable) | Altamente granular (esferas LSI/LSIG) |
Sensibilidad a la temperatura | Alto (requiere reducción de potencia en ambientes calurosos) | Bajo (mide la corriente RMS real independientemente del calor ambiental) |
Comunicación | Ninguno | Compatible con Modbus, Ethernet y Profibus |
Los motores eléctricos presentan un desafío único para la protección de circuitos. Cuando un motor de CA arranca, atrae una enorme corriente de entrada para superar la inercia mecánica y establecer un campo magnético. Esta corriente de arranque puede alcanzar fácilmente de seis a diez veces el amperaje de carga completa (FLA) del motor durante varios segundos.
Un disyuntor termomagnético estándar a menudo interpretará esta irrupción normal como un cortocircuito, lo que provocará disparos molestos cada vez que enciende el equipo. Para resolver esto, debe especificar protectores de circuitos de motor (MCP) o un disyuntor de caja moldeada equipado con configuraciones de disparo magnético altamente ajustables. Al elevar el umbral de captación magnética instantánea por encima de la corriente de rotor bloqueado del motor, el disyuntor ignora el pico de arranque y al mismo tiempo proporciona una sólida protección contra cortocircuitos una vez que el motor alcanza la velocidad de funcionamiento.
Proteger un generador requiere un enfoque diferente al de proteger las fuentes de alimentación de los servicios públicos. Las redes de servicios públicos pueden generar corrientes de falla masivas. Los generadores tienen una alta impedancia interna. Durante un cortocircuito, la corriente de falla de un generador decae rápidamente, cayendo a menudo a sólo dos o tres veces su salida nominal en unos pocos ciclos.
Los disyuntores termomagnéticos estándar pueden no detectar a tiempo esta corriente de falla de bajo nivel y decreciente para evitar daños al alternador. Las aplicaciones de generador requieren unidades de disparo electrónicas con configuraciones de activación de bajo nivel y corta duración y curvas de decremento especializadas. Estos ajustes garantizan que el disyuntor se dispare de forma precisa y rápida bajo la energía del generador, protegiendo los devanados del alternador de la destrucción térmica.
La rápida expansión de la energía solar fotovoltaica, los sistemas de almacenamiento de energía en baterías (BESS) y la infraestructura de carga de vehículos eléctricos ha llevado la protección de los circuitos de CC a un primer plano. Interrumpir la corriente continua es mucho más difícil que interrumpir la corriente alterna. Debido a que el voltaje de CC nunca cruza cero, el arco eléctrico se sostiene agresivamente cuando se abren los contactos del interruptor.
No puede utilizar un disyuntor de CA estándar en una aplicación de CC de alto voltaje. Debe especificar disyuntores de caja moldeada con clasificación CC especializados. Estos dispositivos cuentan con conductos de extinción de arco especializados, imanes permanentes para soplar el arco en los divisores y configuraciones específicas de cableado en serie a través de múltiples polos. Cablear los polos en serie aumenta el espacio de aire total y la capacidad de voltaje del arco, lo que garantiza que el arco de CC se estire, enfríe y se extinga de forma segura.
Los MCCB tienen diferentes opciones de montaje según las necesidades de mantenimiento. Los disyuntores fijos están conectados directamente al panel y requieren un apagado completo para su reemplazo. Los disyuntores enchufables permiten una instalación y extracción más rápida a través de una base de conexión separada. Los MCCB extraíbles brindan la mayor flexibilidad, lo que permite a los técnicos desconectar y retirar el disyuntor de manera segura para realizar mantenimiento y, al mismo tiempo, reducir el tiempo de inactividad. Se utilizan comúnmente en centros de datos, instalaciones críticas y sistemas industriales.
Los estándares MCCB garantizan un funcionamiento seguro y confiable en diferentes mercados. UL 489 se utiliza principalmente en Norteamérica y se centra en la protección contra sobrecargas, el rendimiento contra cortocircuitos y las pruebas de temperatura. IEC 60947-2 se usa ampliamente en Europa, Asia y otras regiones, con requisitos de capacidad de corte y selectividad. El estándar correcto depende de la ubicación de instalación y los requisitos de la aplicación.
Los MCCB modernos pueden equiparse con varios accesorios para mejorar el control y la supervisión. Las opciones comunes incluyen disparos en derivación para apagado remoto, disparadores de subtensión para protección de bajo voltaje, contactos auxiliares para monitoreo de estado e interruptores de alarma para indicación de fallas. Los diseños modulares de MCCB también permiten actualizaciones futuras, como reemplazar unidades de disparo básicas con sistemas de protección electrónicos avanzados sin cambiar todo el interruptor.
Riesgo de campo | Causa principal | Estrategia de mitigación |
|---|---|---|
Tropiezos molestos | Curvas de disparo superpuestas o corrientes de entrada del motor no gestionadas. | Realizar un estudio de coordinación selectiva. Utilice unidades de disparo electrónicas para ajustar las curvas de tiempo-corriente. |
Degradación térmica | Los disyuntores instalados en condiciones de calor extremo disparan por debajo de su corriente nominal. | Aplique factores de reducción adecuados según los datos del fabricante. Asegúrese de que haya una ventilación adecuada del panel. |
Terminación inadecuada | Las conexiones sueltas o no coincidentes crean una alta resistencia eléctrica. | Especifique los tipos de terminales correctos (AL/CU). Cumpla estrictamente con las especificaciones de torsión del fabricante utilizando herramientas calibradas. |
Fallo del ciclo de vida | Los microprocesadores de las unidades de control electrónicas fallan silenciosamente con el tiempo. | Implemente pruebas de inyección primaria y secundaria de rutina para verificar la funcionalidad del microprocesador. |
Solicite el último estudio de coordinación y cortocircuitos a su ingeniero eléctrico para establecer los requisitos exactos de Icu/Ics para sus instalaciones.
Audite sus tableros existentes para verificar el espacio físico disponible, las configuraciones de las barras colectoras y las condiciones de temperatura ambiente antes de seleccionar un tamaño de marco.
Especifique la configuración exacta de la unidad de disparo (LSI/LSIG) requerida para sus características de carga específicas para garantizar la selectividad cronológica con los dispositivos posteriores.
Consulte la documentación técnica del fabricante para confirmar la compatibilidad de los accesorios, como disparadores de derivación o contactos auxiliares, antes de finalizar su pedido de adquisición.
R: Los disyuntores en miniatura (MCB) manejan aplicaciones de baja corriente, generalmente con clasificación de hasta 100 A con capacidades de interrupción inferiores a 15 kA. Tienen configuraciones de viaje fijas. Los MCCB son más grandes, manejan corrientes continuas de hasta 3000 A, ofrecen capacidades de interrupción masivas de hasta 200 kA y cuentan con unidades de disparo térmicas, magnéticas o electrónicas ajustables para una coordinación precisa del sistema.
R: Las reglas estándar de NEC requieren que los disyuntores transporten solo el 80% de su corriente nominal continua para cargas que duren más de tres horas para evitar el sobrecalentamiento. Un MCCB con calificación 100% está especialmente probado y certificado para transportar continuamente toda la corriente nominal completa. Esto requiere tamaños de gabinete específicos y cableado con clasificación de 90 °C para gestionar la disipación de calor.
R: Debe realizar un estudio de corriente de falla de cortocircuito. Este análisis de ingeniería calcula la corriente de falla máxima absoluta que la red eléctrica y el sistema local pueden entregar al punto específico donde está instalado el disyuntor. La clasificación de interrupción del interruptor debe exceder este valor calculado para evitar fallas catastróficas.
R: Icu (capacidad máxima de interrupción de cortocircuito) es la corriente de falla máxima que un interruptor puede interrumpir de manera segura una vez, aunque es posible que sea necesario reemplazarla posteriormente. Ics (capacidad de interrupción de cortocircuito de servicio) es la corriente de falla máxima que el disyuntor puede interrumpir mientras permanece en pleno funcionamiento y listo para restablecerse para un servicio continuo.
R: Un disyuntor limitador de corriente detecta y elimina cortocircuitos de alta magnitud en menos de la mitad de un ciclo eléctrico. Al actuar tan rápido, evita que la corriente de falla alcance su pico destructivo, reduciendo drásticamente la energía transmitida y protegiendo los equipos sensibles aguas abajo contra daños térmicos y mecánicos.
R: LSIG define los parámetros de protección ajustables en una unidad de disparo electrónica. Significa de larga duración (protege contra sobrecargas sostenidas), de corta duración (protege contra fallas de nivel inferior con un retraso de tiempo para la coordinación), instantánea (se dispara inmediatamente en caso de cortocircuitos masivos) y falla a tierra (detecta corrientes de fuga peligrosas a tierra).
