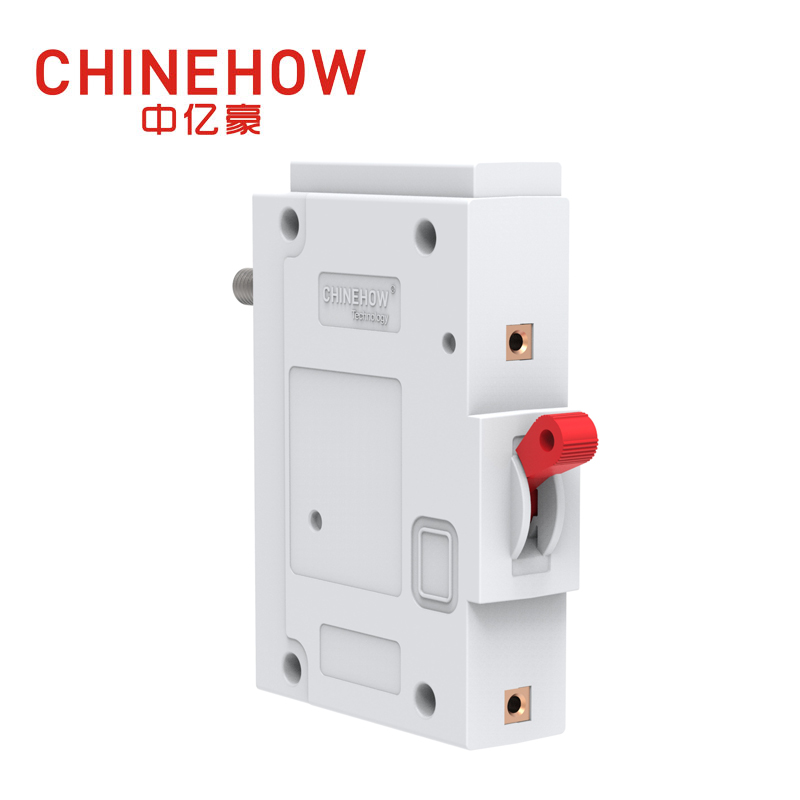

En los sistemas eléctricos de misión crítica, los costos ocultos de disparos bruscos o respuestas retardadas a fallas a menudo surgen de una falta de coincidencia fundamental entre el mecanismo operativo del disyuntor y su entorno de implementación. Las temperaturas ambiente fluctuantes y los perfiles de carga complejos requieren una protección precisa del circuito. Depender de mecanismos térmicos estándar en entornos extremos o variables obliga a los ingenieros a calcular curvas de reducción complejas, con el riesgo de disparos prematuros o fallas catastróficas del equipo.
Esta guía proporciona una evaluación técnica de un disyuntor magnético hidráulico versus alternativas termomagnéticas, detallando sus principios operativos, rendimiento bajo estrés térmico y criterios de aplicación específicos para garantizar una especificación precisa.
Inmunidad a la temperatura: los disyuntores magnéticos hidráulicos no se ven afectados en gran medida por las fluctuaciones de la temperatura ambiente, lo que elimina la necesidad de reducir la temperatura requerida por los disyuntores magnéticos térmicos.
Velocidad de disparo y precisión: los mecanismos térmicos ofrecen respuestas retardadas adecuadas para sobrecargas moderadas (como el arranque del motor) y proporcionan una calibración confiable en sobrecargas cercanas al funcionamiento, mientras que los mecanismos magnéticos hidráulicos responden más rápido a las fallas y proporcionan curvas de disparo altamente precisas y personalizables basadas en la viscosidad del fluido.
Capacidades de reinicio: los interruptores magnéticos hidráulicos permiten el reinicio inmediato después de un disparo, mientras que los interruptores magnéticos térmicos requieren un período de enfriamiento obligatorio para la tira bimetálica.
Alineación de aplicaciones: La selección depende en gran medida de la estabilidad ambiental; El termomagnético es rentable para entornos con clima controlado, mientras que el magnético hidráulico es esencial para aplicaciones exteriores, marinas, de centros de datos y de paneles de alta densidad.
Tabla de contenido
Los disyuntores utilizan diferentes mecanismos para detectar sobrecargas y cortocircuitos. Los interruptores magnéticos térmicos dependen del calor y la fuerza magnética , mientras que los interruptores magnéticos hidráulicos utilizan la fuerza magnética con control de fluido . Comprender sus principios de funcionamiento ayuda a los ingenieros a seleccionar el método de protección adecuado para diferentes aplicaciones.
Los disyuntores termomagnéticos utilizan dos métodos de protección:
Protección térmica: Una tira bimetálica detecta sobrecargas de larga duración.
Protección magnética: Un electroimán responde a cortocircuitos repentinos.
Durante una sobrecarga, la corriente calienta la tira bimetálica. Debido a que los dos metales se expanden a velocidades diferentes, la tira se dobla y libera el mecanismo de disparo después de un retraso controlado. Esto evita disparos innecesarios durante aumentos temporales de corriente, como el arranque del motor.
Para cortocircuitos, el electroimán crea una fuerte fuerza magnética y dispara el disyuntor instantáneamente. Esta rápida respuesta ayuda a proteger el equipo de fallas eléctricas graves.
Características clave:
Adecuado para protección de sobrecarga estándar
Proporciona respuesta retrasada para el arranque del motor.
Disparo instantáneo durante cortocircuitos
Común en sistemas eléctricos interiores.
Los martillos magnéticos hidráulicos utilizan una bobina magnética, un núcleo móvil, un resorte y un fluido de silicona para controlar el disparo. A diferencia de los rompedores térmicos, no se ven afectados por los cambios de temperatura circundantes.
En condiciones normales, la fuerza magnética no es lo suficientemente fuerte como para mover el núcleo, por lo que el circuito permanece cerrado. Durante una sobrecarga, el aumento de corriente crea un campo magnético más fuerte. El núcleo se mueve a través del fluido de silicona y la resistencia del fluido controla el retraso del disparo.
Al cambiar la viscosidad del fluido, los fabricantes pueden ajustar la curva de disparo para diferentes aplicaciones. Las curvas rápidas protegen los componentes electrónicos sensibles, mientras que las curvas más lentas manejan equipos con altas corrientes de arranque.
En el caso de cortocircuitos, el fuerte campo magnético evita el retardo del fluido y dispara el interruptor inmediatamente.
Características clave:
Rendimiento estable en temperaturas extremas
Características de viaje ajustables
Respuesta rápida ante averías eléctricas.
Adecuado para equipos marinos, exteriores y de alta densidad.
Característica | Disyuntor magnético térmico | Martillo magnético hidráulico |
|---|---|---|
Método de viaje | Calor + fuerza magnética | Fuerza magnética + control de fluidos |
Efecto de la temperatura | Sensible a la temperatura ambiente | Casi no afectado |
Respuesta de sobrecarga | Retraso fijo | Retraso ajustable |
Reiniciar | Requiere tiempo de enfriamiento | Reinicio inmediato |
Mejores aplicaciones | Paneles interiores, motores. | Centros de datos, equipos marinos y exteriores. |
Comparar las dos tecnologías requiere evaluar métricas de rendimiento críticas en diferentes estados operativos. Estas métricas dictan la confiabilidad del sistema, el cumplimiento de la seguridad y la eficiencia operativa. Las siguientes dimensiones resaltan los marcados contrastes entre los mecanismos magnéticos térmicos e hidráulicos en implementaciones del mundo real.
Métrica de rendimiento | Disyuntores magnéticos térmicos | Martillos magnéticos hidráulicos |
|---|---|---|
Activador de disparo primario | Calor resistivo (sobrecarga) / Campo magnético (cortocircuito) | Flujo magnético (tanto sobrecarga como cortocircuito) |
Sensibilidad a la temperatura | Alto. Requiere reducción de potencia en entornos extremos. | Bajo. Inmune a las fluctuaciones de temperatura ambiente. |
Personalización de la curva de viaje | Fijado. Depende de las propiedades de la tira bimetálica. | Altamente personalizable mediante cambios en la viscosidad del fluido. |
Capacidad de reinicio | Demorado. Requiere un período de enfriamiento de la tira. | Instante. Se puede restablecer inmediatamente después de un viaje. |
Respuesta de sobrecarga moderada | Más lento. El retraso intencional imita el calentamiento del equipo. | Más rápido. Responde rápidamente a sobrecargas sostenidas. |
El calor afecta profundamente a los disyuntores magnéticos térmicos. Las altas temperaturas ambientales reducen el punto de disparo real. Si un gabinete alcanza los 50 °C, un disyuntor clasificado para 20 A a 25 °C podría dispararse a 16 A. Este fenómeno provoca continuos disparos molestos durante las operaciones normales, especialmente en paneles de control densamente poblados o recintos exteriores expuestos a la luz solar directa. Por el contrario, las temperaturas frías aumentan el punto de viaje. Es posible que un disyuntor en un ambiente helado no se dispare hasta que la corriente alcance niveles peligrosos, lo que provocará un retraso en la protección y posibles daños en el aislamiento del cable.
Los ingenieros deben realizar cálculos precisos de reducción de temperatura para disyuntores térmicos en entornos no estándar. Los fabricantes proporcionan curvas de reducción complejas. Los diseñadores de sistemas deben consultar estas tablas, calcular la temperatura ambiente esperada dentro del gabinete y sobredimensionar el disyuntor en consecuencia. Este proceso complica el diseño del panel, aumenta el calibre del cable requerido e introduce un alto riesgo de errores de especificación.
Un disyuntor magnético hidráulico depende del flujo magnético inducido por la corriente en lugar del calor. Mantiene un punto de disparo estable y preciso de -40 °C a +85 °C. La corriente necesaria para generar el campo magnético de disparo permanece constante independientemente de la temperatura del aire circundante. El líquido de silicona especializado dentro del amortiguador está diseñado para mantener una viscosidad constante en este amplio rango de temperaturas. Esta característica ofrece ventajas en la protección de circuitos que no pueden ser igualadas por equivalentes térmicos en climas extremos. Los ingenieros pueden especificar el amperaje exacto requerido sin consultar tablas de reducción ni conductores sobredimensionados.
Temperatura ambiente | Magnético térmico (20 A nominal a 25 °C) | Magnético hidráulico (clasificación 20 A) |
|---|---|---|
-20°C (-4°F) | Disparos a ~24A (Protección retardada) | Viajes a las 20A |
25°C (77°F) | Disparos a 20A (línea de base) | Viajes a las 20A |
50°C (122°F) | Disparos a ~16A (Disparos molestos) | Viajes a las 20A |
70°C (158°F) | Disparos a ~13A (Disparos severos y molestos) | Viajes a las 20A |
Los interruptores termomagnéticos utilizan curvas de disparo fijas basadas en el comportamiento de calentamiento de la tira bimetálica. Su tiempo de respuesta no se puede ajustar fácilmente, lo que puede limitar la flexibilidad para cargas especiales. Los martillos magnéticos hidráulicos permiten un mayor control al ajustar la viscosidad del fluido y la configuración del resorte. Pueden proporcionar respuestas de disparo rápidas, medias o lentas para adaptarse a diferentes aplicaciones, como electrónica sensible o equipos con altas corrientes de arranque.
Los interruptores térmicos requieren tiempo de enfriamiento después de un disparo por sobrecarga porque la tira bimetálica permanece calentada y deformada. Esto retrasa la restauración de energía y aumenta el tiempo de inactividad. Los martillos magnéticos hidráulicos no dependen del calor, por lo que pueden restablecerse inmediatamente después de que se elimina la falla. Esto reduce el tiempo de recuperación y ayuda a que los sistemas críticos vuelvan a funcionar más rápido.
Seleccionar el interruptor correcto requiere mapear la tecnología a aplicaciones industriales específicas. Las demandas ambientales y las características de carga operativa dictan la elección óptima. La aplicación incorrecta de un tipo de interruptor garantiza problemas de rendimiento, aumenta las llamadas de mantenimiento y compromete la seguridad.
Los entornos hostiles exigen componentes robustos. Las aplicaciones marinas, los sistemas de tracción ferroviaria y los recintos de telecomunicaciones exteriores experimentan cambios de temperatura extremos. La sala de máquinas de un barco puede superar los 60°C, mientras que una caja de telecomunicaciones al aire libre puede enfrentar inviernos de -30°C. Estas condiciones requieren componentes ambientalmente inmunes. Los interruptores magnéticos hidráulicos garantizan una protección constante independientemente de estas severas variaciones climáticas, asegurando que los sistemas de navegación o los conjuntos de comunicaciones permanezcan encendidos.
Los paneles de alta densidad presentan otra aplicación crítica. Las unidades de distribución de energía (PDU) de los centros de datos y los racks de servidores incluyen numerosos disyuntores en espacios reducidos. Los servidores generan enormes cantidades de calor localizado. Este calor ambiental haría que los disyuntores térmicos estándar se dispararan prematuramente, desconectando servidores críticos y provocando interrupciones masivas de datos. Los interruptores magnéticos hidráulicos ignoran este calor ambiental, lo que garantiza energía ininterrumpida a la infraestructura del centro de datos.
Los equipos móviles y generadores también se benefician de esta tecnología. Los generadores portátiles se implementan en todo el mundo, pasando de condiciones árticas a entornos desérticos. Los fabricantes de equipos no pueden predecir el clima operativo. La especificación de interruptores magnéticos hidráulicos garantiza que el generador proporcione una potencia nominal constante independientemente de su implementación geográfica, lo que evita que los operadores tengan que cambiar los interruptores según la temporada.
Las aplicaciones comerciales y residenciales estándar siguen siendo el dominio principal de los interruptores magnéticos térmicos. Los sistemas HVAC, paneles de iluminación y tableros de distribución interiores suelen funcionar en entornos con clima controlado. Las temperaturas ambiente permanecen relativamente estables, normalmente entre 20°C y 25°C. En estos escenarios, la sensibilidad a la temperatura de los disyuntores térmicos no representa un riesgo operativo significativo y brindan una protección adecuada para el cableado estándar.
Las cargas de motor representan una aplicación ideal para los mecanismos térmicos. Los motores eléctricos consumen una corriente de entrada significativa durante el arranque, a menudo de seis a ocho veces su corriente de funcionamiento. También se calientan gradualmente durante el funcionamiento sostenido. La memoria térmica natural de la tira bimetálica se alinea perfectamente con las características de calentamiento del motor protegido. El disyuntor proporciona una calibración superior en sobrecargas cercanas al funcionamiento, evitando disparos molestos durante el arranque y al mismo tiempo ofrece protección confiable contra sobrecargas sostenidas y dañinas que podrían derretir los devanados del motor.
La elección entre un disyuntor magnético hidráulico y un disyuntor magnético térmico es fundamentalmente una elección entre inmunidad ambiental y la idoneidad de la aplicación. Comprender las diferencias mecánicas le garantiza implementar la tecnología adecuada para el entorno operativo específico, evitando costosos tiempos de inactividad y daños al equipo.
Si la aplicación implica variaciones extremas de temperatura, generación de calor de alta densidad o requiere capacidades de reinicio inmediato, especifique los disyuntores magnéticos hidráulicos. Su precisión e inmunidad a la temperatura justifican su uso en infraestructuras críticas. Si el entorno tiene clima controlado e implica sobrecargas de motores casi en funcionamiento, los disyuntores magnéticos térmicos siguen siendo el estándar confiable de la industria.
Para garantizar una protección óptima del sistema, siga estos pasos prácticos:
Revise las curvas de disparo específicas y los cuadros de reducción de potencia para su entorno operativo previsto antes de finalizar los diseños de los paneles.
Calcule el posible aumento de calor del gabinete en condiciones de carga máxima para identificar riesgos térmicos ocultos.
Analice los perfiles de corriente de entrada de su equipo conectado para seleccionar la curva de retardo adecuada.
Consulte con un fabricante de interruptores especializado para validar su selección con datos de implementación del mundo real.
R: La principal ventaja es su inmunidad a los cambios de temperatura ambiente. Llevará su corriente nominal completa y se disparará a su corriente de falla especificada independientemente de si se encuentra en un ambiente exterior helado o en un bastidor de equipos caliente y de alta densidad.
R: Sí. Debido a que dependen del calor para dispararse, operar un disyuntor termomagnético en un ambiente más caliente que su línea base calibrada (generalmente 25°C o 40°C) requiere una reducción precisa de la capacidad del disyuntor para evitar disparos molestos.
R: No. Después de un disparo, la tira bimetálica dentro de un disyuntor termomagnético debe enfriarse físicamente y volver a su forma original antes de que el mecanismo se bloquee y permita un reinicio. Los martillos magnéticos hidráulicos, sin embargo, permiten un reinicio instantáneo.
R: Sí, para sobrecargas moderadas. Un disyuntor magnético hidráulico generalmente responde más rápido a fallas bajas a moderadas, mientras que los disyuntores magnéticos térmicos tardan intencionalmente más tiempo en calentarse y dispararse. Para cortocircuitos severos, ambos utilizan un mecanismo magnético instantáneo.
R: Las unidades de distribución de energía (PDU) del centro de datos generan un calor localizado significativo. Los disyuntores magnéticos hidráulicos evitan disparos molestos causados por este calor ambiental, lo que garantiza energía ininterrumpida a los servidores críticos y mantiene el máximo tiempo de actividad.
R: Sí. Utilizan componentes de precisión como amortiguadores llenos de líquido y solenoides robustos que no se degradan bajo ciclos térmicos extremos. Esto los hace altamente confiables para aplicaciones de telecomunicaciones marinas, ferroviarias y exteriores donde las condiciones ambientales fluctúan enormemente.
