Los entornos industriales sujetos a fluctuaciones extremas de temperatura enfrentan graves impactos operativos debido a disparos molestos y fallas prematuras de los equipos. Los disyuntores térmicos y termomagnéticos estándar dependen en gran medida de la temperatura ambiente para funcionar. Esto obliga a los ingenieros a realizar complejos cálculos de reducción y pone en riesgo una protección impredecible en climas severos. Cuando un panel de control se encuentra expuesto a la luz solar directa o junto a un alto horno, un disyuntor térmico podría dispararse muy por debajo de su corriente nominal, cerrando procesos críticos. La tecnología hidráulico-magnética proporciona la solución definitiva para la protección de circuitos con temperatura estable. Al depender del flujo magnético en lugar de la expansión térmica, estos dispositivos mantienen sus puntos de disparo exactos independientemente del calor o frío externo. Evaluaremos las principales aplicaciones de disyuntores magnéticos hidráulicos y los criterios de especificación para ingenieros industriales y equipos de adquisiciones que buscan eliminar fallas inducidas por el calor y estabilizar sus redes de distribución de energía.
Independencia de temperatura: Los disyuntores magnéticos hidráulicos (HMCB) transportan una corriente nominal del 100 % independientemente de la temperatura ambiente, lo que elimina la necesidad de reducción térmica.
Manejo de irrupción de precisión: Las viscosidades de fluidos personalizables permiten curvas de retardo de tiempo precisas, evitando activaciones molestas de transformadores y motores industriales de alta irrupción.
Diseño sin disparo de seguridad: los HMCB cuentan con un mecanismo sin disparo positivo, lo que garantiza que los contactos se abran durante una sobrecarga o un cortocircuito, incluso si la manija de operación se mantiene físicamente en la posición "ON".

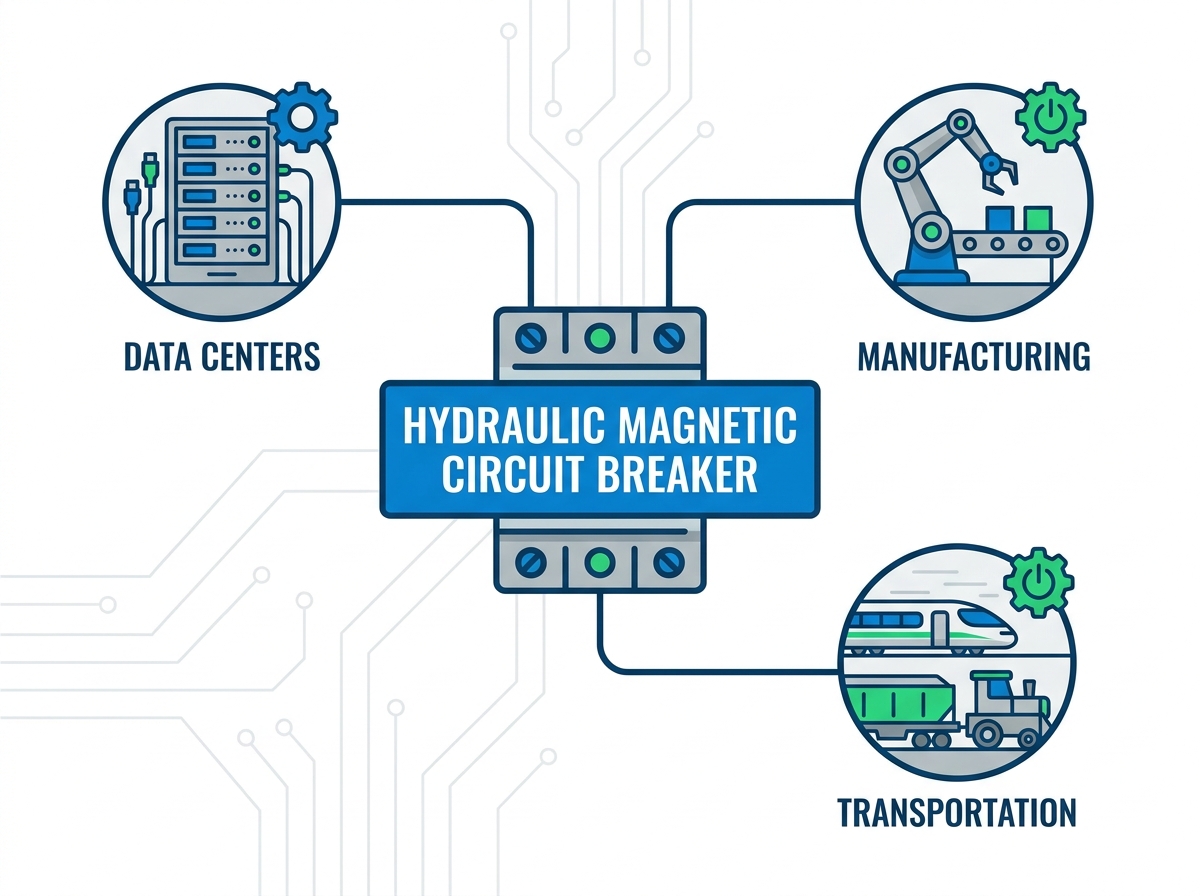

Sectores de alta confiabilidad: las aplicaciones de disyuntores magnéticos hidráulicos más críticas incluyen el sector marítimo, de telecomunicaciones, ferroviario, de energía de emergencia y de fabricación pesada, donde la volatilidad ambiental está garantizada.
Restricciones magnéticas y de orientación: a diferencia de los disyuntores térmicos, los HMCB son sensibles a la gravedad y susceptibles a la interferencia magnética inducida por la proximidad, lo que requiere una planificación deliberada del diseño del panel.
Tabla de contenido
Los disyuntores hidráulicos-magnéticos funcionan según un principio mecánico fundamentalmente diferente al de los disyuntores estándar. Se basan en el flujo magnético generado por la corriente de carga que pasa a través de una bobina de solenoide conectada en serie. No utilizan el calentamiento ni la flexión de una tira bimetálica para activar el mecanismo de disparo. Esta diferencia mecánica proporciona una enorme ventaja operativa en el campo. Obtendrá puntos de viaje constantes e inquebrantables de -40 °C a +85 °C. Evita por completo las penalizaciones por reducción de potencia asociadas con los disyuntores termomagnéticos.
Si instala un disyuntor térmico de 50 amperios en una sala de calderas donde la temperatura ambiente alcanza los 50 °C, ese disyuntor podría dispararse a 35 amperios. Habría que sobredimensionar el disyuntor y el cableado para compensar, lo que compromete la protección contra cortocircuitos. Los HMCB eliminan este problema. Un HMCB de 50 amperios tiene 50 amperios a 85°C tal como lo hace a 20°C. Esto impacta directamente en el diseño del panel. Los ingenieros pueden lograr empaques de densidad mucho mayor en los paneles de control. Ya no necesita refrigeración por aire forzado, rejillas de ventilación ni requisitos de espacio estratégico solo para gestionar la disipación de calor del disyuntor.
El secreto del rendimiento de un HMCB reside en un tubo del amortiguador herméticamente sellado ubicado dentro de la bobina del solenoide. Este tubo contiene un núcleo de hierro accionado por un resorte y un volumen específico de fluido de silicona. Cuando se produce una sobrecarga, el campo magnético empuja el núcleo de hierro a través del fluido hacia la pieza polar. La variación de la viscosidad del fluido dicta el tiempo exacto de retardo en condiciones de sobrecarga. Los fabricantes ofrecen retrasos de arranque de motor cortos, medianos, largos y especializados simplemente cambiando las propiedades del fluido durante el ensamblaje.
Los disyuntores térmicos ofrecen una flexibilidad muy limitada para gestionar picos transitorios. A menudo es necesario sobredimensionar peligrosamente un disyuntor térmico para soportar el arranque inicial de un motor de inducción grande. Los HMCB le permiten hacer coincidir la curva de retardo exactamente con su perfil de carga. El núcleo se mueve lentamente a través de un fluido espeso durante un largo retraso, ignorando un pico de arranque del motor de 10 segundos. Sin embargo, si se produce un cortocircuito masivo, el flujo magnético es tan fuerte que evita por completo el retardo del fluido, tirando de la armadura instantáneamente para eliminar la falla.
Las normas de seguridad industrial exigen una protección infalible. Los HMCB utilizan un diseño de enlace mecánico especializado que desacopla la manija de operación manual de los contactos internos durante una condición de falla. La protección contra sobrecarga permanece activa y absoluta. Protege al personal y los bienes de capital incluso durante los intentos de anulación manual.
Si un operador intenta forzar el cierre de un disyuntor disparado mientras todavía existe un cortocircuito en la línea, los contactos internos aún se abrirán de golpe. Es posible que la manija esté físicamente pegada con cinta adhesiva o mantenida en la posición "ON", pero el mecanismo interno se libera de la manija. Esto garantiza un estricto cumplimiento de la seguridad y evita incendios catastróficos en los equipos causados por errores del operador.
Los HMCB se pueden calibrar con precisión para varios sistemas eléctricos en fábrica. Puede especificarlos para bancos de baterías de CC, alimentación de red de CA estándar de 50/60 Hz o aplicaciones especializadas de alta frecuencia de 400 Hz. Los sistemas aeroespaciales, navales y militares utilizan con frecuencia energía de 400 Hz para reducir el tamaño físico y el peso de transformadores y motores. Los disyuntores térmicos estándar a menudo tienen problemas con las corrientes parásitas de alta frecuencia, pero los HMCB las manejan fácilmente.
Las clasificaciones universales o de doble frecuencia en un solo dispositivo ofrecen una clara ventaja para los fabricantes de equipos. Un fabricante de máquinas puede instalar el mismo HMCB universal en un panel de control destinado a una instalación de 60 Hz en Texas o una instalación de 50 Hz en Alemania. Esto reduce drásticamente los SKU de inventario para los fabricantes de equipos globales. Simplifica las cadenas de suministro, reduce los gastos generales del almacén y mantiene una protección precisa en todos los modelos de exportación.
Solicitud | Estrés ambiental primario | Ventaja clave de HMCB |
|---|---|---|
PDU para centros de datos y telecomunicaciones | Alto calor ambiental (pasillo caliente) | Sin reducción térmica |
Perforación marina y costa afuera | Corrosión, niebla salina, calor. | Dashpot herméticamente sellado |
Material ferroviario y rodante | Choque, vibración, clima | Mecanismos resistentes a las vibraciones. |
Centros de control de motores pesados (MCC) | Corrientes de alta irrupción | Curvas de arranque de motor a medida |
Energía Renovable (Solar/BESS) | Alto riesgo de falla de arco CC | Extinción avanzada de arco CC |
Generadores y grupos electrógenos de emergencia | Vibración continua del motor | Diseño de vibración térmica desacoplada |
Imágenes médicas de precisión | Interferencia magnética/RF | Umbrales de disparo ultraprecisos |
Los racks de servidores de alta densidad y los rectificadores de telecomunicaciones generan un calor intenso y concentrado. Las torres de telefonía móvil 5G remotas se enfrentan a la radiación solar directa y a condiciones climáticas extremas. Estos entornos exigen protección del suministro de energía ininterrumpida. Los administradores de instalaciones tienen tolerancia cero ante los disparos molestos inducidos por el calor en unidades de distribución de energía (PDU) densamente pobladas. Cuando un rack de servidores expulsa aire a 100 °F directamente hacia una PDU, los disyuntores térmicos se activarán prematuramente, destruyendo la infraestructura de red crítica.
Los HMCB proporcionan un control preciso de la corriente sin sensibilidad al calor. Conservan el 100% de su clasificación nominal en entornos de pasillos calientes. Los diseños modulares compactos también optimizan el valioso espacio en rack. Puede apilar docenas de HMCB uno al lado del otro en una PDU de montaje en rack de 1U o 2U sin preocuparse de que la acumulación de calor degrade su rendimiento.
Los paneles del generador y los controles de los propulsores a bordo funcionan en condiciones brutales e implacables. Los sistemas de navegación y los controles de los motores de las plataformas marinas se enfrentan a una humedad extrema, una niebla salina constante y una fuerte corrosión galvánica. También soportan cambios masivos de temperatura. El calor ambiental dentro de la sala de máquinas de un barco contrasta marcadamente con las condiciones exteriores árticas en la cubierta principal.
Los interruptores térmicos fallan rápidamente en estos entornos. Las tiras bimetálicas se corroen y el calor extremo de la sala de máquinas provoca constantes disparos falsos. Los HMCB resuelven esto. Los amortiguadores herméticamente sellados evitan la corrosión interna causada por el aire cargado de sal. El funcionamiento magnético permanece completamente estable independientemente del calor ambiental de la sala de máquinas. Un disyuntor de 100 A que protege una bomba de achique mantendrá 100 A ya sea que el barco esté en el gélido Mar de Bering o en el sofocante Golfo Pérsico.
Las redes de control de tracción y los sistemas HVAC de pasajeros requieren una protección robusta y a prueba de fallos. Los equipos de señalización y los sistemas de frenado de las locomotoras soportan un movimiento físico constante. Requieren una alta tolerancia a golpes continuos, vibraciones fuertes e impactos repentinos. La operación confiable en diversos climas geográficos es obligatoria para las autoridades de tránsito.
Los disyuntores estándar pueden romperse físicamente o dispararse en falso cuando un tren choca contra una sección accidentada de la vía. Los HMCB utilizan diseños de armadura especializados resistentes a los golpes y contrapesos de alta resistencia para evitar disparos falsos durante el tránsito. Obtiene un rendimiento eléctrico constante desde las líneas de pasajeros en invierno bajo cero en Chicago hasta las rutas de carga del desierto con altas temperaturas en Arizona.
Los transportadores industriales, las trituradoras de rocas y las bombas de fluidos de alta capacidad consumen una enorme energía durante el arranque. Las prensas de estampado y los compresores de alta resistencia crean desafíos eléctricos similares. La gestión de corrientes de irrupción masivas durante el arranque de motores inductivos es fundamental para la estabilidad de la planta. Estas corrientes transitorias a menudo alcanzan entre 8 y 12 veces la corriente de carga completa durante varios segundos.
Debe manejar este pico masivo sin comprometer la estricta protección contra cortocircuitos requerida para el modo de funcionamiento en estado estable. Los HMCB utilizan curvas de retardo de tiempo de alta irrupción específicas. El espeso líquido de silicona en el salpicadero ignora el pico de arranque inicial de 10 segundos. Una vez que el motor alcanza la velocidad de funcionamiento y la corriente cae, el disyuntor proporciona una protección altamente precisa contra sobrecargas sostenidas de bajo nivel que eventualmente quemarían los devanados del motor.
Las cajas de combinación solar y las góndolas de turbinas eólicas funcionan al aire libre, totalmente expuestas a los elementos. Los sistemas de almacenamiento de energía en baterías (BESS) manejan transferencias masivas de energía durante los picos de demanda de la red. Estos sistemas deben soportar altos voltajes de CC y variaciones extremas de temperatura exterior. A menudo carecen de sistemas de refrigeración a nivel de gabinete debido a que las ubicaciones de instalación son remotas.
Romper un circuito de CC de alto voltaje es muy difícil porque la corriente CC no cruza cero voltios como la corriente CA. Sostiene un arco continuo. Los HMCB ofrecen capacidades superiores de extinción de arco de CC. Utilizan imanes permanentes integrados para soplar físicamente el arco eléctrico en conductos de arco especializados, estirando y enfriando el plasma hasta que se extingue. Además, eliminan la necesidad de reducción térmica en granjas solares en desiertos cálidos, lo que permite a los ingenieros dimensionar cables y disyuntores exactamente según la salida del panel.
Los generadores comerciales de reserva y las unidades de energía militares móviles deben ponerse en funcionamiento de manera confiable en el momento en que falla la energía de la red. Los grupos electrógenos en obras de construcción enfrentan duras condiciones de campo, polvo y abuso. Al diseñar un panel de control de generador, debe mitigar el alto calor ambiental del compartimiento del motor. También se enfrenta a una implacable vibración mecánica de baja frecuencia procedente del bloque del motor diésel.
Los HMCB desacoplan la vibración mecánica del mecanismo de disparo. El líquido dentro del amortiguador actúa como un amortiguador natural contra la vibración del motor, evitando que la armadura vibre. Mantienen umbrales precisos de protección contra sobrecorriente directamente adyacentes a los bloques del motor que emiten calor, lo que garantiza que el disyuntor principal no se dispare solo porque el motor diésel se calienta durante un apagón de verano.
Los escáneres de resonancia magnética y los sistemas de tomografía computarizada requieren una entrega de energía impecable y perfectamente limpia. Las máquinas de rayos X de alto rendimiento utilizan componentes altamente sensibles que generan ráfagas de energía masivas e instantáneas. Existe tolerancia cero para la desviación del umbral en estos entornos clínicos. Debe proteger los imanes superconductores altamente sensibles y los tubos de vacío de alta potencia incluso de eventos de sobrecorriente menores.
La capacidad de disparo magnético instantáneo garantiza una seguridad absoluta. Al seleccionar un HMCB sin amortiguador de fluido (una curva instantánea), el disyuntor se dispara en el milisegundo en que la corriente excede la clasificación. La sensibilidad cero a la temperatura ambiente impone umbrales de seguridad exactos independientemente del rendimiento de HVAC del hospital. Esto protege activos clínicos multimillonarios de daños eléctricos catastróficos.
Hacer coincidir los tipos de carga con las curvas de retardo correctas garantiza una protección adecuada sin disparos molestos. Debe analizar el perfil de corriente transitoria del equipo mediante capturas de osciloscopio antes de finalizar las especificaciones del panel. Adivinar el perfil de irrupción provoca equipos quemados o reinicios constantes.
Instantáneo (sin demora): ideal para equipos electrónicos altamente sensibles, protección de semiconductores y equipos de prueba donde cualquier sobrecorriente es una falla.
Retardo corto: Ideal para cargas resistivas, circuitos de iluminación, elementos calefactores y equipos de irrupción suave.
Retardo medio: Adecuado para cargas mixtas inductivas/resistivas, maquinaria industrial estándar y energía de instalaciones de uso general.
Retraso prolongado/arranque del motor: Requerido para motores de inducción pesados, transformadores grandes y cargas de alta reactancia que necesitan varios segundos para estabilizarse.
Comprender las diferencias operativas entre las tecnologías de interruptores le ayuda a especificar el componente adecuado para entornos hostiles.
Parámetro técnico | Hidráulico-Magnético (HMCB) | Termo-Magnético | Estado sólido (electrónico) |
|---|---|---|---|
Mecanismo de disparo | Salpicadero de solenoide/fluido | Tira bimetálica/electroimán | Transformadores de Corriente / Microprocesador |
Efecto de temperatura ambiente | Ninguno (estable -40°C a +85°C) | Significativo (requiere reducción de potencia) | Mínimo (dependiente del componente) |
Manejo de irrupción | Altamente personalizable a través de fluido | Curvas limitadas/fijas | Programable (requiere fuente de alimentación) |
Requiere alimentación externa. | No | No | Sí (para unidad de control) |
Evalúe los requisitos de resistencia a golpes y vibraciones antes de especificar un interruptor para uso móvil o industrial pesado. Las aplicaciones militares e industriales pesadas a menudo requieren el cumplimiento de los estándares MIL-PRF-55629 y MIL-STD-202. Estas pruebas someten al disyuntor a un abuso físico extremo para garantizar que los contactos no se abran de golpe.
Evalúe las clasificaciones de protección de ingreso (IP) para su gabinete específico. Si el panel está expuesto a procedimientos de lavado, los interruptores necesitan botas protectoras. Busque materiales resistentes a la corrosión dentro del propio interruptor. Los componentes internos no ferrosos, los resortes de acero inoxidable y los contactos chapados en oro garantizan la longevidad en entornos corrosivos como plantas de tratamiento de aguas residuales o refinerías químicas.
Las normas obligatorias dictan el diseño de los paneles y la seguridad general de las instalaciones. Busque la certificación UL 489 cuando necesite protección de circuito derivado. Esto permite que el interruptor actúe como dispositivo de protección independiente principal. Utilice UL 1077 para protección suplementaria, lo que significa que el disyuntor protege un componente específico dentro de una máquina pero requiere un dispositivo UL 489 aguas arriba.
CSA C22.2 e IEC 60947-2 también son fundamentales para implementaciones internacionales. La elección de una certificación reconocida mundialmente afecta el diseño completo de su máquina. Simplifica la exportación de equipos industriales OEM a través de fronteras internacionales, evitando demoras aduaneras y garantizando que los inspectores eléctricos locales aprueben la instalación de inmediato.
El núcleo de hierro interno se mueve verticalmente a través del fluido de silicona dentro del salpicadero. La gravedad afecta directamente a este movimiento. Montar el disyuntor boca abajo, horizontalmente o en un ángulo extraño altera las características de disparo diseñadas. La gravedad ayudará o combatirá la atracción magnética, cambiando el retraso.
Este es un riesgo importante durante el diseño del panel. Debe cumplir estrictamente con las especificaciones de montaje del fabricante. Por lo general, son verticales, con el interruptor moviéndose hacia arriba para ENCENDIDO y hacia abajo para APAGADO. Si el montaje no vertical es absolutamente inevitable debido a limitaciones de espacio, debe especificar disyuntores calibrados en fábrica para ángulos operativos específicos. También puede aplicar factores de corrección proporcionados por el fabricante para ajustar sus expectativas de carga.
Los HMCB se mantienen muy estables en una amplia banda operativa. Sin embargo, el frío extremo por debajo de -40°C presenta un riesgo físico para la dinámica de fluidos. El fluido de silicona estándar puede espesarse y gelificarse a estas temperaturas negativas extremas. Esto ralentiza significativamente el movimiento del núcleo y alarga el tiempo de disparo durante una sobrecarga, lo que potencialmente permite que una falla persista por mucho tiempo.
Debe especificar fluidos especializados de baja temperatura para despliegues árticos, aviación a gran altitud o instalaciones de almacenamiento congelado. Los fabricantes pueden llenar el amortiguador con fluidos sintéticos de calidad aeronáutica que mantienen una viscosidad constante hasta -60 °C. Esto garantiza que el mecanismo del amortiguador funcione dentro de las tolerancias de retardo de tiempo requeridas, independientemente del ambiente helado.
Los disyuntores magnéticos hidráulicos se han convertido en una solución de protección de circuitos ideal para industrias que operan en entornos hostiles donde las fluctuaciones de temperatura, las altas corrientes de irrupción, la vibración, la humedad y las condiciones operativas exigentes pueden afectar la confiabilidad del sistema eléctrico. Su rendimiento independiente de la temperatura, curvas de disparo personalizables y larga vida útil ayudan a los ingenieros a mejorar la protección de los equipos, reducir los costos de mantenimiento y maximizar el tiempo de actividad del sistema en una amplia gama de aplicaciones industriales.
Para lograr el mejor rendimiento de protección, considere las siguientes recomendaciones:
Seleccione disyuntores magnéticos hidráulicos según las características de carga específicas, el perfil de corriente de irrupción y el entorno operativo de su aplicación.
Verificar el cumplimiento de estándares y certificaciones internacionales para garantizar una operación segura y confiable en los mercados industriales globales.
Confirme la orientación del montaje y las condiciones ambientales durante el diseño del equipo para mantener un rendimiento de viaje preciso.
Realice pruebas de aplicaciones en condiciones operativas reales antes de una implementación a gran escala para optimizar la confiabilidad a largo plazo.
Con una amplia experiencia en tecnología de protección de circuitos y fabricación de componentes eléctricos, CHINEHOW se ha convertido en un proveedor global confiable de disyuntores magnéticos hidráulicos, disyuntores térmicos, interruptores basculantes y soluciones de protección eléctrica personalizadas. Respaldado por innovación continua, investigación y desarrollo avanzados, fabricación de precisión y estrictos sistemas internacionales de gestión de calidad, CHINEHOW ofrece productos confiables para telecomunicaciones, automatización industrial, energía renovable, marina, ferroviaria, equipos médicos y otras industrias de misión crítica en todo el mundo.
Desde disyuntores magnéticos hidráulicos para aplicaciones industriales exigentes hasta soluciones de protección de circuitos personalizadas para sistemas eléctricos complejos, CHINEHOW brinda soporte de ingeniería integral, personalización de productos, consulta técnica y un servicio posventa global receptivo. Al combinar tecnología avanzada con años de experiencia en la industria, CHINEHOW ayuda a los clientes a mejorar la seguridad eléctrica, aumentar la confiabilidad de los equipos y construir sistemas de distribución de energía eficientes, resistentes y preparados para el futuro.
R: No. Los disyuntores hidráulicos-magnéticos funcionan según el flujo magnético, no el calor. Transportan el 100 % de su corriente nominal independientemente de las fluctuaciones de la temperatura ambiente, lo que elimina los cálculos de reducción de potencia.
R: No se recomienda a menos que esté específicamente calibrado por el fabricante. El mecanismo interno del amortiguador se basa en la gravedad. Cambiar la orientación altera las características del tiempo de viaje.
R: Utilizan viscosidades de fluidos de silicona específicas dentro de un amortiguador. Esto crea un retraso de tiempo personalizado, lo que permite que el interruptor ignore breves picos de arranque y al mismo tiempo protege contra sobrecargas sostenidas.
R: Sí. Muchos HMCB cuentan con capacidades avanzadas de extinción de arco de CC. Utilizan imanes permanentes integrados para dirigir y extinguir arcos de CC de alto voltaje de forma segura dentro de las rampas de arco.
R: El disyuntor aún se disparará. Los HMCB cuentan con un mecanismo de seguridad sin disparo que desacopla mecánicamente los contactos internos de la manija externa durante una sobrecarga o un cortocircuito.
