Especificar el disyuntor incorrecto para entornos eléctricos extremos, fluctuantes o de alta densidad introduce riesgos operativos graves, que van desde disparos molestos continuos hasta fallas catastróficas del equipo. Los ingenieros suelen estandarizar un solo tipo de interruptor sin analizar los perfiles de temperatura ambiente, las configuraciones de montaje y los perfiles de vibración. Esta supervisión conduce inevitablemente a una especificación excesiva, que desperdicia valiosos presupuestos de proyectos, o a una especificación insuficiente, lo que resulta en tiempos de inactividad no planificados, degradación acelerada de los componentes y graves riesgos de seguridad.
Para alinear los mecanismos de protección con criterios de éxito ambientales, físicos y operativos específicos, los diseñadores eléctricos deben evaluar las tecnologías subyacentes que impulsan estos dispositivos. Comprender la necesidad técnica de comparar un disyuntor magnético hidráulico con un disyuntor magnético térmico garantiza que los paneles funcionen de manera confiable en las condiciones de campo previstas, lo que elimina las conjeturas de las estrategias de protección eléctrica.
Sensibilidad a la temperatura: Los disyuntores termomagnéticos dependen del calor para dispararse y requieren una reducción de temperatura precisa; Los martillos magnéticos hidráulicos son en gran medida inmunes a las fluctuaciones de la temperatura ambiente.
Pérdida interna de vatios: los disyuntores magnéticos térmicos generan calor continuo a través de una resistencia bimetálica, lo que aumenta la carga térmica del panel, mientras que los disyuntores magnéticos hidráulicos tienen un consumo de energía interno significativamente menor.
Vibración y orientación: los interruptores magnéticos hidráulicos pueden ser sensibles a la gravedad y la orientación del montaje debido a sus núcleos internos móviles, mientras que los interruptores magnéticos térmicos son altamente susceptibles a golpes mecánicos y disparos molestos inducidos por vibraciones.
Capacidades de reinicio: los interruptores magnéticos hidráulicos se pueden reiniciar inmediatamente después de un disparo, mientras que los interruptores magnéticos térmicos requieren un período de enfriamiento para la tira bimetálica.
Costo frente a rendimiento: los martillos magnéticos térmicos son muy rentables para entornos estables y de uso general, mientras que los martillos magnéticos hidráulicos conllevan una prima inicial justificada por su alta confiabilidad, reducción cero y precisión en condiciones extremas.
Tabla de contenido
Los disyuntores termomagnéticos utilizan un diseño de mecanismo dual para proteger contra dos tipos distintos de fallas eléctricas. Para sobrecargas sostenidas, dependen de un componente térmico. Para cortocircuitos instantáneos, utilizan un electroimán o solenoide magnético. Esta combinación proporciona una red de seguridad básica para los circuitos eléctricos estándar, pero la física operativa dicta limitaciones ambientales específicas que los ingenieros deben tener en cuenta durante el diseño del panel.
La protección térmica se basa en la física de una tira bimetálica. Este componente consta de dos metales diferentes laminados entre sí, cada uno de los cuales posee un coeficiente de expansión térmica diferente. A medida que la corriente eléctrica fluye a través de la tira, genera calor. Durante un evento de sobrecorriente prolongado, el calor hace que los dos metales se expandan a velocidades diferentes. Esta expansión desigual obliga a la tira a doblarse. Una vez que la desviación alcanza un umbral físico específico, desbloquea el mecanismo de contacto interno, interrumpiendo el circuito y deteniendo el flujo de corriente.
Este diseño crea una dependencia térmica inherente. La tira bimetálica no puede distinguir entre el calor generado por el flujo de corriente real y el calor absorbido del aire ambiente circundante. El calor acumulativo actúa como el principal impulsor del viaje. Si la temperatura ambiente dentro de un panel eléctrico aumenta significativamente debido al clima externo o al equipo adyacente, la tira bimetálica se precalienta. Entonces requerirá menos corriente eléctrica para alcanzar su umbral de flexión, lo que provocará que el disyuntor se dispare por debajo de su corriente nominal.
La tira bimetálica introduce una resistencia interna continua en el circuito. Esta resistencia conduce a una disipación continua de energía, comúnmente conocida como pérdida de vatios. En gabinetes eléctricos sellados que albergan múltiples disyuntores, esta pérdida inherente de vatios contribuye en gran medida a la generación general de calor, lo que obliga a los diseñadores a tener en cuenta la carga térmica adicional durante el diseño del panel y potencialmente aumentar el tamaño de los sistemas de refrigeración.

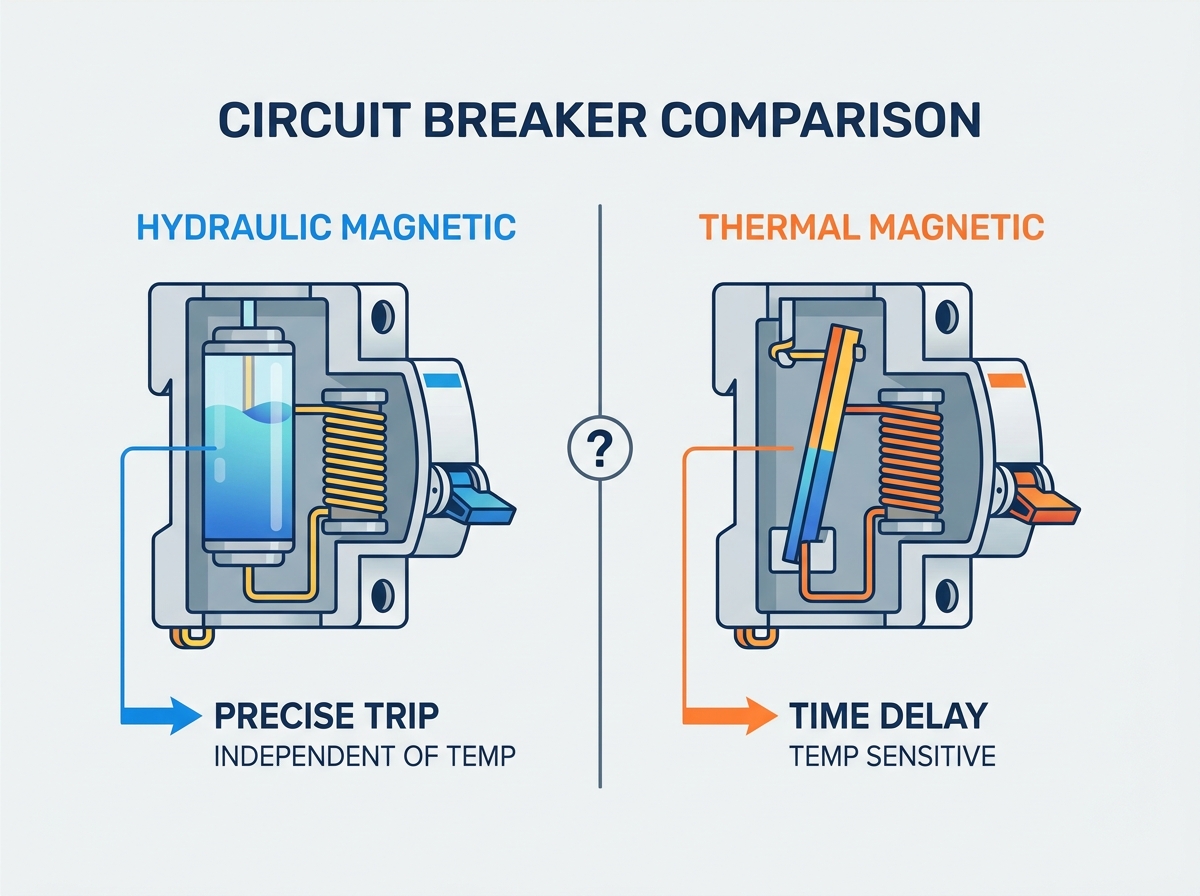

Los disyuntores magnéticos hidráulicos funcionan según un principio físico completamente diferente, utilizando un diseño de núcleo y amortiguador basado en solenoides. La construcción consta de una bobina de cobre enrollada alrededor de un cilindro no magnético, sellado herméticamente. Dentro de este cilindro se encuentra un núcleo de hierro accionado por un resorte sumergido en un fluido humectante de silicona, que actúa como amortiguador. Esta disposición mecánica aísla la función de disparo de las condiciones térmicas ambientales.
El mecanismo de retardo para sobrecargas moderadas se basa en la inducción magnética y la dinámica de fluidos. Cuando se produce una sobrecarga, el aumento de corriente que fluye a través de la bobina genera un campo magnético más fuerte. Este campo atrae el núcleo de hierro a través del fluido viscoso de silicona hacia la pieza polar. La viscosidad del fluido dicta el tiempo de tránsito del núcleo, creando un retraso físico muy preciso. Este retraso intencional permite que el interruptor tolere corrientes de irrupción temporales e inofensivas sin disparos molestos.
Para disparos magnéticos instantáneos durante cortocircuitos de alto nivel, el mecanismo evita por completo el retraso del fluido. Un pico de corriente masivo genera un campo magnético tan intenso que tira de la armadura y desbloquea los contactos inmediatamente, independientemente de la posición del núcleo de hierro dentro del amortiguador. Esto proporciona una eliminación inmediata de fallas de cortocircuito peligrosas para proteger el cableado posterior y los componentes sensibles.
Debido a que la corriente fluye a través de una bobina de cobre altamente eficiente en lugar de una tira bimetálica resistiva, los interruptores magnéticos hidráulicos presentan una resistencia interna mínima. Esta construcción produce una generación de calor interna insignificante en comparación con los elementos bimetálicos, lo que reduce drásticamente la huella térmica del interruptor dentro de un gabinete y permite un embalaje más ajustado de los componentes en el riel DIN.
La divergencia más significativa entre estas tecnologías radica en sus perfiles de temperatura contrastantes. Los martillos magnéticos hidráulicos mantienen una clasificación de corriente constante y plana independientemente de la temperatura del aire circundante. Por el contrario, los interruptores termomagnéticos exhiben una curva de disparo altamente variable y dependiente de la temperatura. A medida que el ambiente se calienta, el interruptor se dispara más rápido y con corrientes más bajas; a medida que hace más frío, retiene más corriente que la nominal, lo que potencialmente permite que persista una sobrecarga.
El diseño de paneles con disyuntores termomagnéticos en entornos que se desvían de su línea base de calibración estándar requiere cálculos de ingeniería complejos y mecanismos de reducción de temperatura. Los ingenieros deben consultar las tablas de reducción para ajustar la clasificación efectiva del interruptor. Por ejemplo, un disyuntor térmico de 20 A que funcione en un ambiente caluroso podría actuar eficazmente como un disyuntor de 15 A. No realizar estos cálculos conduce directamente a disparos molestos durante los meses pico de verano o en instalaciones industriales calurosas.
Esta sensibilidad a menudo desencadena el efecto de cercamiento desbocado. Cuando los ingenieros instalan disyuntores magnéticos térmicos generadores de calor muy juntos dentro de un panel sellado, los disyuntores se calientan entre sí. Este ciclo de calentamiento compuesto reduce artificialmente el punto de disparo de cada interruptor del conjunto. Para compensar, los diseñadores se ven obligados a sobredimensionar los disyuntores, aumentar las dimensiones del panel o instalar sistemas de refrigeración activos del gabinete, añadiendo complejidad y puntos de mantenimiento.
La inmunidad a la temperatura magnética hidráulica simplifica el diseño del panel. El punto de disparo de un martillo hidráulico magnético permanece al 100% de su corriente nominal en una amplia gama de temperaturas sin reducción de potencia. Debido a que la intensidad del campo magnético no se ve afectada por el calor ambiental, los ingenieros pueden especificar la clasificación exacta del disyuntor requerida para la carga sin aplicar fórmulas de reducción ni preocuparse por el calentamiento del disyuntor adyacente.
Característica | Disyuntor magnético térmico | Martillo magnético hidráulico |
|---|---|---|
Sensibilidad a la temperatura | Alto (Requiere reducción de potencia) | Ninguno (100 % clasificado en todo el rango de temperatura) |
Pérdida interna de vatios | Mayor (resistencia bimetálica) | Inferior (eficiencia de la bobina de cobre) |
Restablecer tiempo | Retrasado (Requiere enfriamiento) | Inmediato |
Resistencia a las vibraciones | Inferior (Susceptible a golpes mecánicos) | Superior (mecanismo de cierre estable) |
Sensibilidad de orientación | Ninguno | Alto (la gravedad afecta el movimiento central) |
Una comparación de la eficiencia energética revela una clara ventaja para los diseños hidráulicos. Los disyuntores termomagnéticos consumen más energía durante el funcionamiento normal debido al calentamiento continuo de la tira bimetálica. Si bien la pérdida de vatios por interruptor individual puede parecer pequeña, el efecto acumulativo en un panel de distribución que contiene docenas de interruptores se vuelve sustancial y mensurable.
Esto afecta directamente la gestión térmica del gabinete. La especificación de interruptores magnéticos hidráulicos de baja pérdida de vatios reduce de manera cuantificable los requisitos de refrigeración dentro de los gabinetes de control. Al eliminar la fuente de calor interna de las tiras bimetálicas, los ingenieros a menudo pueden degradar o eliminar por completo los ventiladores del gabinete y las unidades de aire acondicionado. Esta reducción de los componentes de refrigeración activos aumenta la fiabilidad general de todo el sistema de control.
Las estrategias de protección requieren hacer coincidir el perfil de disparo del interruptor con el comportamiento de la carga. Los interruptores termomagnéticos generalmente ofrecen curvas de disparo estandarizadas. Estas familias rígidas proporcionan una flexibilidad limitada, lo que obliga a los ingenieros a ajustar su perfil de carga en una caja predefinida, lo que puede resultar problemático para equipos industriales especializados.
Los sistemas magnéticos hidráulicos ofrecen curvas de viaje altamente personalizadas. Los fabricantes pueden alterar la viscosidad del fluido de silicona y la tensión del resorte para crear curvas de retardo personalizadas, incluidos retardos instantáneos, ultracortos, medianos y largos. Esto permite una adaptación precisa del disyuntor a la aplicación específica, asegurando protección sin disparos molestos.
La tolerancia a la corriente de irrupción es un factor importante en aplicaciones industriales pesadas. Las corrientes transitorias de alta amplitud y corta duración ocurren con frecuencia durante el arranque de cargas inductivas, la magnetización de transformadores y la carga capacitiva de fuentes de alimentación. Un martillo magnético hidráulico ajustado con precisión maneja estos transitorios sin esfuerzo mediante la utilización de una viscosidad de fluido específica que evita que el núcleo se mueva lo suficientemente rápido como para dispararse durante la breve fase de irrupción.
Los factores estresantes ambientales se extienden más allá de la temperatura. Al comparar la resistencia a vibraciones y golpes, los pestillos magnéticos térmicos pueden ser mecánicamente sensibles. La vibración de la maquinaria pesada, el tránsito ferroviario o la actividad sísmica pueden hacer que el delicado mecanismo de cierre que sujeta la tira bimetálica se suelte prematuramente, provocando un disparo mecánico molesto y deteniendo la producción.
Los martillos magnéticos hidráulicos introducen sus propias limitaciones físicas con respecto a la posición de montaje y los efectos de la gravedad. Debido a que dependen de un núcleo móvil cargado por un resorte suspendido en un fluido, la gravedad juega un papel en la resistencia del núcleo al movimiento. Montar estos interruptores horizontalmente o al revés cambia la fuerza gravitacional ejercida sobre el núcleo de hierro, lo que altera ligeramente la curva de disparo.
Para mitigar esto, los ingenieros deben aplicar factores de corrección de orientación. Si se monta un martillo hidráulico magnético en cualquier orientación que no sea la posición vertical estándar, se deben utilizar los factores de corrección especificados por el fabricante para garantizar que el tiempo de disparo siga siendo preciso. Algunos fabricantes ofrecen armaduras especialmente equilibradas para contrarrestar este efecto, pero sigue siendo una consideración de diseño.
Después de una falla, la velocidad de recuperación dicta la disponibilidad del sistema. Los disyuntores termomagnéticos imponen retrasos en el enfriamiento térmico. Después de que la tira bimetálica se dobla y dispara el interruptor, permanece físicamente deformada hasta que se enfría y se contrae nuevamente a su forma original. Si intenta forzar el cierre del disyuntor antes de que transcurra este período de enfriamiento, el disyuntor se disparará nuevamente inmediatamente.
Los martillos magnéticos hidráulicos brindan capacidades de reinicio inmediato. Debido a que su funcionamiento depende del movimiento mecánico y de campos magnéticos en lugar de calor retenido, el disyuntor se puede restablecer instantáneamente después de que se soluciona la condición de falla. Esta recuperación operativa inmediata es muy valorada en la fabricación de procesos continuos y en aplicaciones de energía de emergencia, donde cada segundo de tiempo de inactividad cuesta dinero.
Un análisis de costos iniciales versus operativos resalta las diferentes posiciones de mercado de estos dispositivos. Los interruptores termomagnéticos se benefician de enormes economías de escala, lo que resulta en un bajo costo unitario inicial. Se producen en masa para aplicaciones de uso general. Las unidades magnéticas hidráulicas son dispositivos de bajo volumen y alta ingeniería que tienen precios superiores.
La huella y la densidad del panel a menudo compensan el costo unitario inicial. Los interruptores magnéticos hidráulicos de línea delgada permiten una mayor densidad de circuito por pie de riel DIN. Debido a que no generan mucho calor, no requieren los espacios de ventilación que a menudo se exigen entre los disyuntores termomagnéticos. Esto permite a los ingenieros utilizar gabinetes más pequeños y compactos, ahorrando chapa y espacio en las paredes.
En cuanto a la vida útil a largo plazo, los ciclos de disparo repetidos degradan la calibración de las tiras bimetálicas con el tiempo. El constante calentamiento, flexión y enfriamiento provocan fatiga del metal, lo que eventualmente altera el punto de disparo. Los núcleos magnéticos hidráulicos, alojados en cilindros herméticamente sellados, proporcionan una calibración estable y repetible durante miles de operaciones sin degradación.
Los disyuntores termomagnéticos siguen siendo la opción estándar para perfiles ambientales ideales. Se destacan en instalaciones industriales con clima controlado, centros de carga residenciales, tableros de distribución de edificios comerciales estándar y equipos HVAC estándar donde las temperaturas ambiente permanecen relativamente estables y predecibles durante todo el año.
Se ajustan perfectamente a los criterios de carga y presupuesto que priorizan los bajos costos iniciales de material. Las aplicaciones con cargas resistivas estándar o cargas inductivas de baja irrupción, donde las fluctuaciones dinámicas de temperatura son inexistentes, se benefician mejor del diseño termomagnético rentable.
Los martillos magnéticos hidráulicos son obligatorios para entornos hostiles y de alta temperatura. Los recintos exteriores de telecomunicaciones, las salas de máquinas marinas, los combinadores de energía solar fotovoltaica, las instalaciones de yacimientos de petróleo y gas y el material rodante ferroviario experimentan oscilaciones extremas de temperatura que harían que los disyuntores térmicos fueran peligrosamente inexactos y propensos a disparos molestos.
Son igualmente críticos para aplicaciones de misión crítica. Los centros de datos de alta densidad, las unidades de energía móviles militares, los sistemas médicos de emergencia y los paneles remotos de automatización industrial exigen un tiempo de actividad absoluto. En estos escenarios, las características de reducción cero y las capacidades de reinicio inmediato justifican la inversión premium.
Los perfiles de carga altamente dinámicos requieren tecnología magnética hidráulica. Los grandes motores industriales, los compresores pesados y los transformadores de alta frecuencia requieren curvas de retardo de tiempo específicas y personalizadas para sobrevivir a las fases de arranque masivas de alta irrupción sin dispararse, y al mismo tiempo mantener una protección estricta durante el funcionamiento en estado estable.
Si bien son inmunes a la reducción de potencia por calor, los martillos magnéticos hidráulicos enfrentan la variable de fluido extremadamente frío. En entornos bajo cero, normalmente por debajo de -40 °C, aumenta la viscosidad del fluido de silicona dentro del amortiguador. Este engrosamiento ralentiza el movimiento del núcleo de hierro, lo que puede alargar inadvertidamente los tiempos de viaje durante sobrecargas moderadas.
La principal estrategia de mitigación implica especificar variaciones de amortiguación de fluidos de baja viscosidad o de grado ártico. Los fabricantes ofrecen rellenos de fluidos especializados diseñados específicamente para implementaciones polares, lo que garantiza que la curva de retardo de tiempo siga siendo precisa incluso en condiciones de congelación profunda.
Los armarios de control compactos suelen presentar el riesgo de montaje horizontal. Los cambios en el diseño físico pueden obligar a que los rieles DIN se extiendan verticalmente, lo que requiere que los disyuntores se monten planos sobre sus costados. Esto altera la atracción gravitacional sobre el núcleo hidráulico y cambia las características del viaje.
Identifique el ángulo de montaje exacto del disyuntor dentro del gabinete.
Consulte la hoja de datos del fabricante para conocer los multiplicadores de reducción de orientación específicos.
Aplique los factores de reducción de orientación correctos proporcionados por el fabricante a los cálculos de carga.
Especifique un martillo hidráulico de armadura especialmente equilibrado si la reducción de potencia estándar no es factible.
La alineación de los estándares regulatorios es un requisito estricto durante la implementación. Los ingenieros deben garantizar la selección correcta entre los estándares de protección de circuitos derivados, como UL 489, CSA C22.2 No. 5 e IEC 60947-2, versus estándares de protectores suplementarios como UL 1077 e IEC 60898. Mezclarlos viola los códigos eléctricos y anula las certificaciones de paneles.
Los desafíos de modernización física también surgen cuando se sustituyen tipos de interruptores en paneles heredados. Los ingenieros deben evaluar las configuraciones de las barras colectoras de los terminales, las variaciones de la altura de los terminales y la compatibilidad de los clips de montaje, ya que los interruptores magnéticos hidráulicos a menudo presentan dimensiones físicas diferentes a las de sus homólogos magnéticos térmicos.
La elección entre un disyuntor magnético hidráulico o un disyuntor magnético térmico requiere determinar qué tecnología se alinea con la estabilidad térmica, las limitaciones físicas del montaje y la criticidad del entorno objetivo. Los disyuntores termomagnéticos siguen siendo la mejor opción para condiciones ambientales estables y económicas y cargas estándar no críticas. Los martillos magnéticos hidráulicos son obligatorios para temperaturas extremas o fluctuantes, paneles de alta densidad, aplicaciones de alta vibración y sistemas de misión crítica que requieren una recuperación inmediata del tiempo de actividad.
CHINEHOW proporciona soluciones de protección de circuitos diseñadas para respaldar el control industrial, la distribución de energía, los equipos de comunicación y otras aplicaciones eléctricas exigentes. Su selección de productos ayuda a los ingenieros a equilibrar la precisión de la protección, la adaptabilidad ambiental, los requisitos de instalación y la confiabilidad del sistema a largo plazo.
Realice una auditoría térmica integral del panel utilizando termografía infrarroja para determinar la temperatura de funcionamiento real dentro de sus gabinetes.
Revise las curvas características tiempo-corriente del fabricante para hacer coincidir el interruptor con precisión con el perfil de irrupción específico de su carga.
Analice sus orientaciones físicas de montaje y aplique los factores de corrección necesarios si utiliza unidades magnéticas hidráulicas horizontalmente.
Consulte con un ingeniero de aplicaciones antes de solicitar un inventario de reemplazo para verificar el cumplimiento normativo y el ajuste físico.
R: La principal ventaja es la inmunidad absoluta a la temperatura. No requieren reducción de temperatura, ofrecen curvas de disparo altamente precisas y personalizables, permiten un reinicio inmediato después del disparo y generan un calor interno mínimo en comparación con las alternativas térmicas.
R: Sí. Debido a que dependen del calor para dispararse, operarlos en ambientes más calientes que su línea base de calibración requiere cálculos de reducción de potencia para evitar disparos molestos.
R: No sin consideración. Debido a que utilizan un núcleo en movimiento en un fluido, la gravedad afecta su funcionamiento. Montarlos horizontalmente o al revés requiere aplicar factores de corrección especificados por el fabricante o utilizar modelos especialmente equilibrados.
R: La tira bimetálica interna se dobla físicamente debido al calor durante una sobrecarga. Se debe permitir que se enfríe y vuelva a contraerse a su forma original antes de que el mecanismo del interruptor se pueda restablecer con éxito.
R: Sí, tienen un costo unitario inicial más alto debido a su compleja construcción. Sin embargo, a menudo ahorran dinero a largo plazo en entornos hostiles al evitar el tiempo de inactividad y eliminar la necesidad de refrigeración activa del panel.
R: Los martillos magnéticos hidráulicos generalmente funcionan mejor en entornos de alta vibración, ya que los delicados mecanismos de cierre de los interruptores magnéticos térmicos son más susceptibles a golpes mecánicos y disparos molestos inducidos por vibraciones.
