Las altas corrientes de irrupción y las temperaturas ambiente fluctuantes frecuentemente causan disparos molestos o fallas de protección catastróficas en sistemas eléctricos críticos. Los ingenieros que especifican deben equilibrar la necesidad de atravesar transitorios temporales, como arranques de motores o energización de transformadores, con el mandato de interrumpir instantáneamente corrientes de falla genuinas. Este desafío se agrava en entornos donde los disyuntores térmicos tradicionales se reducen de manera impredecible, dejando los sistemas vulnerables a paradas prematuras o daños térmicos sostenidos.
Analizar y especificar la curva de disparo correcta del disyuntor magnético hidráulico proporciona un perfil de protección altamente personalizable y con temperatura estable. Al comprender la mecánica de la interrupción magnética amortiguada por fluido, se pueden hacer coincidir con precisión los tiempos de respuesta del interruptor con las características de la carga. Esta guía desglosa cómo evaluar, seleccionar e implementar la curva de viaje exacta requerida para sus características de carga específicas, garantizando un funcionamiento confiable en diversas condiciones operativas.
Independencia de temperatura: a diferencia de los disyuntores termomagnéticos, las curvas de disparo magnético hidráulico permanecen estables ante variaciones extremas de temperatura, lo que elimina la necesidad de cálculos complejos de reducción de potencia.
Retrasos de tiempo personalizables: la integración de un amortiguador lleno de líquido permite a los ingenieros especificar curvas de retraso de tiempo exactas (rápida, media, larga) para que coincidan con perfiles de irrupción específicos sin sobredimensionar el interruptor.
Límites de retención versus de disparo: comprender las tolerancias exactas (normalmente un umbral de 'debe detenerse' del 100% y un umbral de 'desconexión obligatoria' del 125% o 135%) es fundamental para una coordinación precisa del sistema.
Orientación y sensibilidad a la vibración: debido a que el mecanismo interno se basa en un resorte, un núcleo de hierro móvil y el desplazamiento físico del fluido, la orientación del montaje y el impacto mecánico pueden cambiar la curva de disparo.
Especificidad de la aplicación: Seleccionar la curva correcta requiere un mapeo preciso de la duración transitoria de la carga, el consumo de corriente continua y la frecuencia de operación del circuito (CC, 50/60 Hz o 400 Hz).
Tabla de contenido
Para proteger con precisión un circuito, la respuesta del disyuntor debe reflejar perfectamente los límites operativos seguros de la carga. Comprender la mecánica detrás de la curva es el primer paso en la evaluación. La construcción física del interruptor dicta directamente su rendimiento gráfico, traduciendo las fuerzas magnéticas y la dinámica de fluidos en una protección eléctrica confiable. Cuando observa los componentes internos, ve un sistema diseñado para precisión mecánica en lugar de reacción térmica.
El núcleo de esta tecnología se basa en una bobina magnética conectada en serie. A medida que la corriente de carga pasa a través de esta bobina, genera un flujo magnético proporcional a la magnitud de la corriente. En condiciones normales de funcionamiento, esta fuerza magnética es insuficiente para accionar el mecanismo de disparo. El sistema permanece estable, permitiendo un flujo continuo de energía a la carga conectada.
Dentro de la bobina se encuentra un tubo no magnético herméticamente sellado llamado amortiguador, lleno de un fluido de silicona especializado. Dentro de este fluido descansa un núcleo de hierro accionado por un resorte. Cuando se produce una sobrecarga, el flujo magnético atrae el núcleo de hierro hacia la pieza polar. El movimiento de este núcleo se ralentiza intencionalmente mediante el desplazamiento del fluido de silicona, creando la característica de retardo de tiempo inverso. El índice de viscosidad del fluido de silicona dicta el comportamiento de amortiguación y el tiempo de retardo físico. Los fluidos más espesos crean retrasos más prolongados, mientras que los fluidos más fluidos permiten un movimiento más rápido.
La secuencia de operación durante una sobrecarga sigue estos pasos mecánicos específicos:
La corriente excede el umbral nominal, lo que aumenta el flujo magnético en la bobina.
La fuerza magnética supera la tensión del resorte en reposo que sujeta el núcleo de hierro.
El núcleo comienza a moverse a través del fluido de silicona, con una velocidad dictada por la viscosidad del fluido y la magnitud de la sobrecarga.
Una vez que el núcleo alcanza la pieza polar, la reluctancia magnética cae significativamente.
El aumento repentino de la fuerza magnética acciona la armadura, desbloqueando los contactos del interruptor.
Si se produce un cortocircuito masivo, la fuerza magnética se vuelve tan intensa que supera el resorte instantáneamente. Esto genera suficiente flujo para accionar la armadura sin esperar a que el núcleo de hierro se mueva a través del fluido, evitando por completo el amortiguador. Esto define el umbral de disparo instantáneo, proporcionando protección inmediata contra fallas catastróficas.

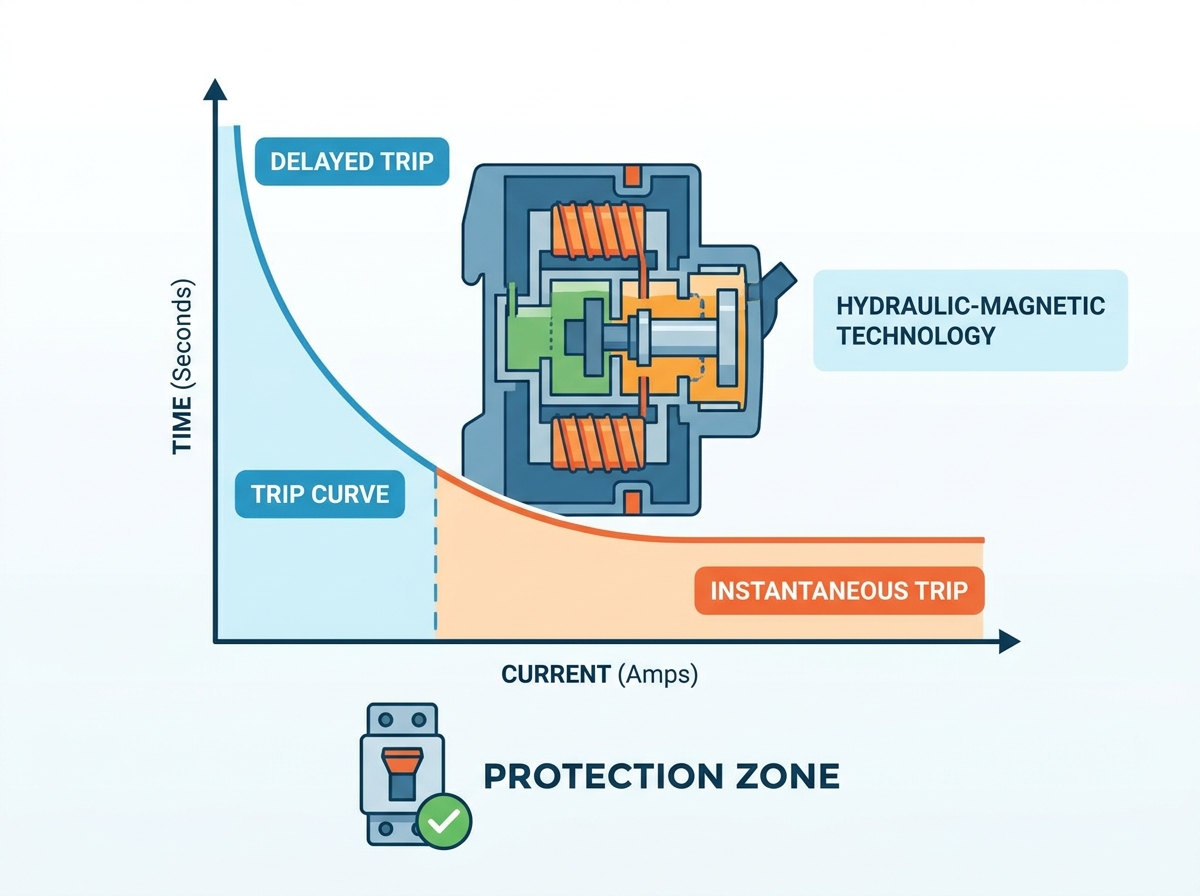

Al analizar una hoja de datos de curva de viaje, los ingenieros observan un gráfico logarítmico que mapea el tiempo contra la corriente. Debe comprender cómo leer estos cuadros para especificar el componente correcto para su panel.
El eje X representa la corriente, expresada como porcentaje o múltiplo de la corriente nominal del interruptor (por ejemplo, 100%, 125%, 200%, 1000%).
El eje Y representa el tiempo de viaje en segundos, generalmente en una escala logarítmica que abarca desde 0,001 segundos hasta 1000 segundos.
Debido a que la fabricación mecánica implica ligeras variaciones físicas, los interruptores no se disparan en una sola línea matemática. En cambio, operan dentro de una banda de tolerancia. Esta banda es el área entre las curvas de tiempo de viaje mínimo y máximo en el gráfico. Un disyuntor correctamente especificado se disparará en algún lugar dentro de esta región sombreada por cualquier sobrecorriente determinada. Debe diseñar su sistema asumiendo que el interruptor podría dispararse en el borde más rápido de la banda o mantenerse hasta el borde más lento.
Dos límites definen esta operación. El límite "debe mantenerse" generalmente se establece en el 100% de la corriente nominal, lo que significa que el interruptor soportará su carga nominal completa indefinidamente sin dispararse. El límite de "disparo obligatorio", generalmente establecido en 125 % o 135 % de la corriente nominal, es el umbral en el que se garantiza que el interruptor se disparará dentro de un período de tiempo específico. Operar entre estos dos límites es el área gris donde los disparos pueden ocurrir o no dependiendo de las tolerancias exactas de fabricación y factores ambientales menores.
La comparación de tecnologías de protección ayuda a justificar la especificación de martillos magnéticos hidráulicos frente a opciones alternativas. El principal diferenciador es cómo reaccionan los mecanismos internos al calor y al frío ambientales. Cuando se diseñan paneles para espacios exteriores o no acondicionados, la gestión térmica se convierte en un enorme dolor de cabeza para la ingeniería.
Los disyuntores termomagnéticos se basan en tiras bimetálicas que se deforman en función del calor generado por la corriente que las atraviesa. Debido a que dependen del calor para funcionar, son muy susceptibles a los cambios de temperatura ambiente. Si se instala un disyuntor térmico en un ambiente caluroso, el calor ambiental deforma previamente la tira bimetálica. Esto hace que la curva de disparo se desplace hacia la izquierda, lo que significa que el interruptor se disparará antes, a menudo muy por debajo de su corriente nominal. Termina con viajes molestos en los calurosos días de verano, incluso cuando la carga funciona con normalidad.
Por el contrario, en ambientes helados, la tira requiere más calor generado por la corriente para deformarse, desplazando la curva hacia la derecha. Es posible que el disyuntor no proteja el circuito durante una sobrecarga genuina porque el frío ambiental evita que la tira bimetálica se doble en el umbral de corriente previsto.
Los martillos magnéticos hidráulicos ofrecen puntos de disparo precisos y estables independientemente del calor ambiental. Debido a que dependen del flujo magnético en lugar de la expansión térmica, su capacidad de transportar corriente permanece constante. La desventaja es que estos mecanismos de precisión suelen tener un costo de componente inicial más alto en comparación con las unidades térmicas producidas en masa. Sin embargo, la confiabilidad operativa a menudo compensa el gasto inicial.
Característica | Disyuntor termomagnético | Martillo magnético hidráulico |
|---|---|---|
Mecanismo de detección | Tira bimetálica (calor) | Bobina solenoide (flujo magnético) |
Sensibilidad a la temperatura | Alto (requiere reducción de potencia) | Ninguno (estable de -40°C a +85°C) |
Riesgo de tropiezos molestos en calor | Alto | Bajo |
Personalización del retardo de tiempo | Limitado | Altamente personalizable a través de la viscosidad del fluido |
Esta independencia de temperatura es vital para recintos de telecomunicaciones exteriores, salas de máquinas marinas, inversores solares y paneles de control industriales de alta densidad. En estas aplicaciones, las temperaturas fluctúan enormemente del día a la noche y de una estación a otra. Un interruptor magnético hidráulico garantiza que la clasificación "debe mantener" se mantenga exactamente en el 100 % de la corriente nominal de -40 °C a +85 °C, proporcionando una protección constante sin necesidad de que los ingenieros sobredimensionen el interruptor para compensar el calor del verano.
Cuando se sobredimensiona un disyuntor térmico para evitar los molestos disparos en verano, se compromete inherentemente el nivel de protección durante el invierno. La tecnología magnética hidráulica elimina por completo este peligroso compromiso.
Los fabricantes ofrecen varias curvas de disparo estándar de la industria, lo que permite a los ingenieros asignar la respuesta del interruptor directamente a perfiles de carga específicos. Seleccionar el retardo correcto evita disparos molestos y al mismo tiempo mantiene una protección rigurosa. No se puede utilizar un enfoque único cuando se trata de cargas eléctricas diversas.
Las curvas de disparo rápido presentan poco o ningún retraso de tiempo, y se disparan casi inmediatamente (a menudo en milisegundos) al detectar una sobrecorriente. Son los más adecuados para equipos electrónicos sensibles, protección de semiconductores, instrumentos médicos y cargas puramente resistivas con corriente de entrada cero. En estas aplicaciones, cualquier sobrecorriente sostenida puede provocar una falla inmediata de los componentes. El líquido en el amortiguador es extremadamente fino o el varillaje mecánico está diseñado para evitar el retraso casi por completo.
Las curvas medias proporcionan un retraso moderado, lo que permite que pasen transitorios menores y de corta duración sin interrumpir la energía. Son la opción estándar para iluminación general, circuitos de control mixto, equipos de oficina y distribución de energía estándar donde se esperan picos de entrada menores pero no hay un arranque intenso del motor. Esta curva imita la respuesta general de los tomacorrientes de pared estándar y los paneles de distribución comerciales básicos.
Las curvas de viaje largas introducen un retraso de tiempo significativo. Esto permite que pasen transitorios pesados y sostenidos sin disparar el interruptor. Son esenciales para motores, solenoides, transformadores y maquinaria industrial con altas corrientes de arranque que tardan varios segundos en alcanzar un funcionamiento en estado estable. El amortiguador utiliza un fluido de silicona de alta viscosidad que obliga al núcleo de hierro a moverse lentamente, lo que le da tiempo al equipo para girar y reducir su consumo de corriente a niveles normales.
Los equipos modernos de alta eficiencia a menudo generan picos masivos de medio ciclo al arrancar. Las curvas de irrupción altas cuentan con una rueda inercial especializada o un amortiguador modificado diseñado para ignorar estos picos masivos (a veces hasta 30 veces la corriente nominal) mientras se mantiene una curva de sobrecarga estándar para una protección continua. Son mejores para motores de CA de alta eficiencia, fuentes de alimentación conmutadas y grandes cargas capacitivas. El amortiguador mecánico absorbe la energía cinética inicial de la punta magnética sin mover el pestillo.
Para los ingenieros que realizan la transición de especificaciones de sistemas heredados, resulta útil asignar curvas de retardo hidráulico-magnético a las designaciones de curvas termomagnéticas tradicionales de IEC. Esto garantiza la continuidad al actualizar paneles más antiguos.
Curva Hidráulica-Magnética | Equivalente IEC típico | Aplicación primaria |
|---|---|---|
Retraso rápido | Tipo B/Tipo Z | Electrónica sensible, cargas resistivas. |
Retraso medio | Tipo C | Distribución general, iluminación, motores pequeños. |
Largo retraso | Tipo D/Tipo K | Transformadores, motores industriales pesados. |
Alta irrupción (inercial) | Protección de motores especializada | Fuentes de alimentación conmutadas, motores AC de alta eficiencia. |
Seleccionar la curva exacta requiere un marco de ingeniería basado en datos de carga empíricos. Adivinar el perfil de irrupción a menudo conduce a fallas operativas. Debe medir el comportamiento físico real del circuito bajo carga.
Para proteger con precisión un circuito, debe capturar y trazar el perfil transitorio de la carga utilizando un osciloscopio. Esto implica medir la amplitud máxima, la envolvente de caída de irrupción y la duración del estado estacionario.
Conecte una sonda de corriente al osciloscopio y sujétela alrededor del conductor de carga principal.
Active el osciloscopio para capturar el momento exacto del inicio del equipo.
Registre el pico de corriente máxima y mida el tiempo que tarda la corriente en estabilizarse en su clasificación continua.
Trace estos puntos de datos directamente en la hoja de datos de la curva de viaje del fabricante.
Una vez que se capturan estos datos, superponga el perfil de carga en el gráfico de la hoja de datos del interruptor. Asegúrese de que la curva de corriente de entrada se encuentre cómodamente por debajo del límite de disparo mínimo de la banda de tolerancia. Si el perfil de carga cruza el área de tolerancia sombreada, es probable que se produzcan disparos inesperados y deberá seleccionar una curva con un retraso mayor o un amortiguador inercial.
La coordinación selectiva garantiza que una falla sea aislada localmente por el disyuntor aguas abajo más cercano, evitando apagones en cascada en toda la instalación. Debe asegurarse de que la curva de disparo seleccionada coordine con los disyuntores principales y los fusibles posteriores. Analice los puntos de intersección de múltiples curvas de disparo en un único gráfico de estudio de coordinación para garantizar que no haya tolerancias superpuestas entre los dispositivos de protección primarios y secundarios. El disyuntor aguas abajo debe eliminar la falla antes de que el disyuntor aguas arriba comience a desbloquearse.
El flujo magnético generado por la bobina interna se comporta de manera diferente según la fuente de energía. Un disyuntor calibrado para 60 Hz tendrá una curva de disparo diferente si se aplica a un circuito de CC debido a las diferentes propiedades de flujo magnético e inductancia. Es necesario evaluar cómo se desplaza la curva en función de CC, CA 50/60 Hz o CA 400 Hz para una especificación adecuada. Si bien algunos fabricantes ofrecen curvas calibradas de doble frecuencia, éstas suelen venir con bandas de tolerancia más amplias, lo que reduce la precisión de la protección.
Las realidades físicas y ambientales pueden comprometer el perfil de protección previsto. La identificación temprana de estos riesgos evita fallas en el campo y costosos rediseños.
El movimiento del núcleo de hierro interno se ve afectado por la gravedad. Montar un interruptor horizontalmente cuando fue calibrado para montaje vertical puede cambiar la curva de disparo, generalmente acelerando o retrasando el disparo entre un 10% y un 20%. El peso del núcleo combate la atracción magnética o la ayuda, dependiendo de la orientación. Especifique siempre el plano de montaje durante la adquisición o aplique los factores de reducción de orientación del fabricante para ajustar sus cálculos.
Los entornos de alta vibración, como equipos móviles, embarcaciones marinas o sistemas ferroviarios, pueden provocar un desplazamiento mecánico dentro del amortiguador o la armadura. Esto provoca un tropiezo prematuro en la curva. La sacudida física puede hacer que el mecanismo del pestillo se abra incluso si el flujo magnético está por debajo del umbral de disparo. Seleccione interruptores con sistemas de amortiguación resistentes a las vibraciones o especifique posiciones de montaje diseñadas para contrarrestar los vectores de choque dominantes.
Si bien el punto final de disparo mantiene la temperatura estable, el frío extremo aumenta la viscosidad del fluido de silicona en el amortiguador. A -40°C, el fluido más espeso prolonga el retardo durante una sobrecarga. El interruptor aún se disparará al nivel de corriente correcto, pero tardará un poco más en hacerlo. Revise los datos de variación del retardo de tiempo de baja temperatura del fabricante para aplicaciones en entornos árticos o de gran altitud para garantizar que el retardo extendido no dañe el cableado descendente.
El uso de una curva de retardo largo estándar para una fuente de alimentación conmutada moderna de alta eficiencia a menudo resulta en disparos molestos durante el arranque debido a sobretensiones capacitivas inferiores a milisegundos. Especifique disyuntores con mecanismos de supresión de transitorios dedicados para cargas capacitivas modernas en lugar de depender de curvas de retardo estándar. Un mecanismo de rueda inercial bloquea físicamente el movimiento de la armadura durante picos de microsegundos, proporcionando una protección superior sin requerir un retraso de tiempo masivo para las sobrecargas normales.
Seleccionar la curva de disparo correcta del disyuntor magnético hidráulico requiere más que hacer coincidir la corriente nominal del disyuntor con la carga continua. Los ingenieros deben evaluar la magnitud de la irrupción de arranque, la duración transitoria, la frecuencia de operación, la coordinación selectiva, la orientación del montaje, la vibración y las condiciones ambientales para garantizar que el interruptor tolere sobretensiones temporales normales mientras responde rápidamente a sobrecargas genuinas y fallas de cortocircuito.
Recopile datos de osciloscopio del transitorio de inicio de su equipo para mapear la amplitud máxima exacta y la envolvente de caída de la corriente de irrupción.
Superponga el perfil de carga capturado con las hojas de datos del fabricante para seleccionar la curva de retardo rápida, media, larga o inercial adecuada.
Especifique la orientación de montaje exacta durante la adquisición para evitar que los cambios de curva inducidos por la gravedad alteren el tiempo de viaje.
Solicite interruptores de muestra para pruebas de validación física en las condiciones ambientales y perfiles de vibración previstos.
Con amplia experiencia en el desarrollo y fabricación de componentes de protección eléctrica, CHINEHOW ofrece disyuntores magnéticos hidráulicos y soluciones de protección personalizadas para equipos industriales, telecomunicaciones, sistemas marinos, energía renovable, transporte y otras aplicaciones exigentes. Con el respaldo de experiencia en ingeniería, fabricación de precisión, control de calidad y personalización centrada en las aplicaciones, CHINEHOW ayuda a los clientes a seleccionar clasificaciones de corriente, curvas de disparo, configuraciones de montaje y especificaciones eléctricas adecuadas para una protección confiable del circuito.
Antes de seleccionar un disyuntor magnético hidráulico, confirme el perfil de carga real y el entorno operativo con el fabricante en lugar de confiar únicamente en las corrientes nominales nominales.
R: Es una representación gráfica que muestra el tiempo que tarda un interruptor en dispararse en varios múltiplos de su corriente nominal. Esta sincronización está dictada por la interacción entre una bobina magnética interna y un amortiguador lleno de líquido, lo que proporciona una protección contra sobrecorriente precisa y con temperatura estable.
R: La gravedad actúa sobre el núcleo de hierro móvil interno. Si un interruptor calibrado para montaje vertical se instala horizontalmente, la gravedad altera la resistencia del núcleo a través del fluido, lo que puede cambiar la curva de retardo de tiempo entre un 10% y un 20%, provocando un disparo prematuro o retardado.
R: Los martillos magnéticos hidráulicos no dependen del calor para funcionar, lo que significa que sus umbrales de disparo permanecen completamente estables ante variaciones extremas de temperatura ambiente. Los disyuntores térmicos se reducirán y se dispararán temprano en ambientes calurosos o se dispararán tarde en condiciones de congelación.
R: El límite obligatorio es la corriente máxima (generalmente el 100% de la clasificación) que el interruptor llevará continuamente sin dispararse. El límite de disparo obligatorio (generalmente 125% o 135%) es el umbral exacto en el que se garantiza que el disyuntor abrirá el circuito dentro de un período de tiempo específico.
R: Generalmente no. El flujo magnético generado por la bobina difiere entre corriente CA y CC. El uso de un disyuntor calibrado en CA en un circuito de CC altera la fuerza magnética, desplazando la curva de disparo y potencialmente comprometiendo la capacidad del disyuntor para extinguir el arco de CC.
