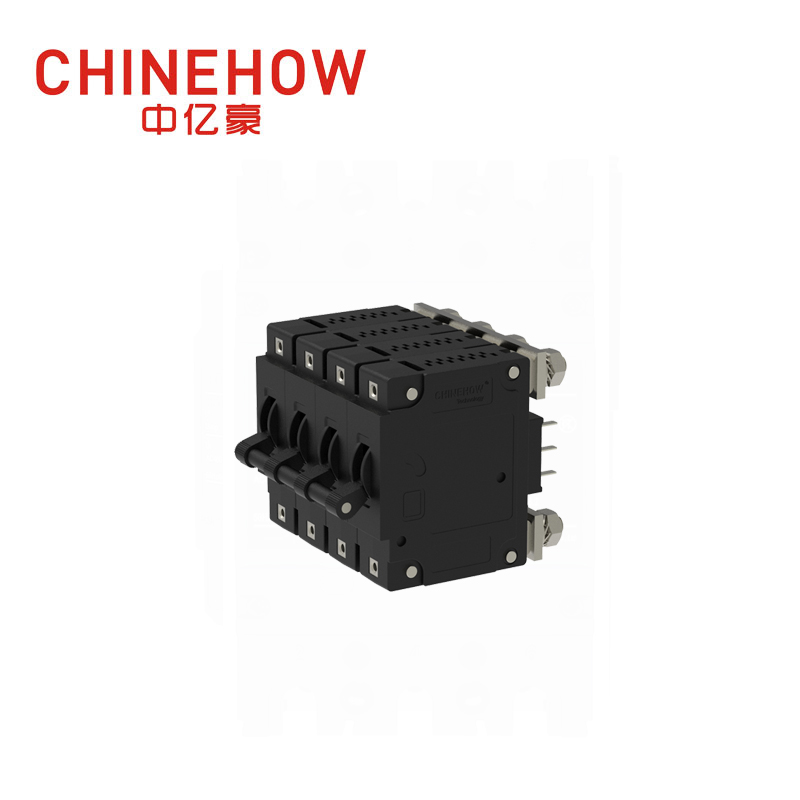

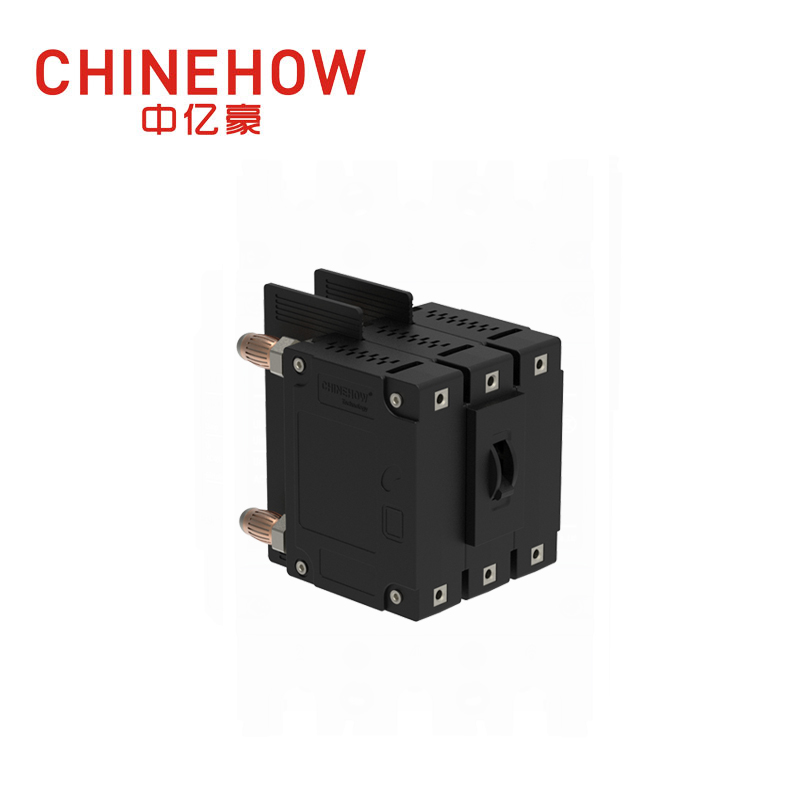

Protectores de circuitos magnéticos serie CVP-FR proporcionar conmutación de energía de bajo costo, protección de circuito confiable y control de circuito preciso para equipos en el mercado internacional.
La serie CVP-FR es para aquellas aplicaciones donde se desean los atributos inherentes de la unidad, pero no se requiere el cumplimiento de los diversos estándares.
La serie CVP-FR se ha probado y aprobado de acuerdo con los requisitos de UL 1077 y UL489 para el reconocimiento de UL y aprobado por TUV.
Cumplen con los requisitos de espaciado de IEC.Serie CVP-FR ha logrado dos nuevas mejoras, que incluyen una versión unipolar de 125 amperios con aprobación TÜV y una versión paralela de 4 polos con 400 amperios.
El soporte del actuador con actuador de mango largo, actuador de mango corto, actuador basculante plano, actuador basculante angular y control remoto. El número de polos es 1p, 2p, 3p, 4p, barreras con certificado UL489. Los amperios nominales actuales son 0.5-125A.2P Paralelo:101~200A;3P Paralelo:201~300A;4P Paralelo:301~400A.
La tabla eléctrica mostró:
UL | CIRCUITO | MÁX.VOLUMEN | FRECUENCIA | MÁX.ACTUAL | INTERRUMPIENDO | NÚMERO | SOLICITUD | |
UL 1077 | CVP-FR | 250 | 50/60 | 0,5 ~ 125 | 4,000 | 1 | TC1, OL1, U3 | |
125/250 | 50/60 | 0,5 ~ 100 | 4,000 | 2 o 3 | TC1, OL1, U1 | |||
80 | corriente continua | 0,5 ~ 100 | 7,500 | 1 o 2 | TC0, OL0, U3 | |||
80 | corriente continua | 101 ~ 175 | 7,500 | 2 paralelos | TC0, OL0, U1 | |||
80 | corriente continua | 176 ~ 250 | 7,500 | 3 paralelo | TC0, OL0, U1 | |||
UL | CIRCUITO | MÁX.VOLUMEN | FRECUENCIA | MÁX.ACTUAL | INTERRUMPIENDO | NÚMERO | ||
UL 489 | CVP-FR | 277 | 50/60 | 0,5 ~ 100 | 10,000 | 1 | ||
240 | 50/60 | 0,5 ~ 100 | 5,000 | 1 o 2 | ||||
120/240 | 50/60 | 0,5 ~ 100 | 5,000 | 2 o 3 | ||||
277/480 | 50/60 | 0,5 ~ 100 | 5,000 | 3 | ||||
125 | corriente continua | 0,5 ~ 125 | 10,000 | 1 o 2 | ||||
80 | corriente continua | 101 ~ 200 | 10,000 | 2 paralelos | ||||
80 | corriente continua | 201 ~ 300 | 10,000 | 3 paralelo | ||||
80 | corriente continua | 301 ~ 400 | 10,000 | 4 paralelo | ||||
TÜV, CE | CIRCUITO | MÁX.VOLUMEN | FRECUENCIA | MÁX.ACTUAL | INTERRUMPIENDO | NÚMERO | ||
CEI 60947-2 | CVP-FR | 250 | 50/60 | 0,5 ~ 125 | 10,000 | 1 o 2 | ||
400V | 50/60 | 0,5 ~ 100 | 10,000 | 2,3 o 4 | ||||
125 | corriente continua | 0,5 ~ 125 | 10,000 | 1 o 2 | ||||
80 | corriente continua | 101 ~ 200 | 10,000 | 2 paralelos | ||||
80 | corriente continua | 201 ~ 300 | 10,000 | 3 paralelo | ||||
80 | corriente continua | 301 ~ 400 | 10,000 | 4 paralelo | ||||
¿Qué son los protectores de circuitos magnéticos?
¿Cómo trabajan?
¿Cuáles son los beneficios de usarlos?
Protectores de circuitos magnéticos Son dispositivos que utilizan un campo magnético para abrir y cerrar un circuito eléctrico.
Funcionan detectando un cambio en la corriente que fluye a través del dispositivo y luego abriendo o cerrando el circuito en consecuencia.
Los beneficios de usarlos incluyen su bajo costo, su capacidad para cambiar grandes cantidades de energía y su alta confiabilidad.
