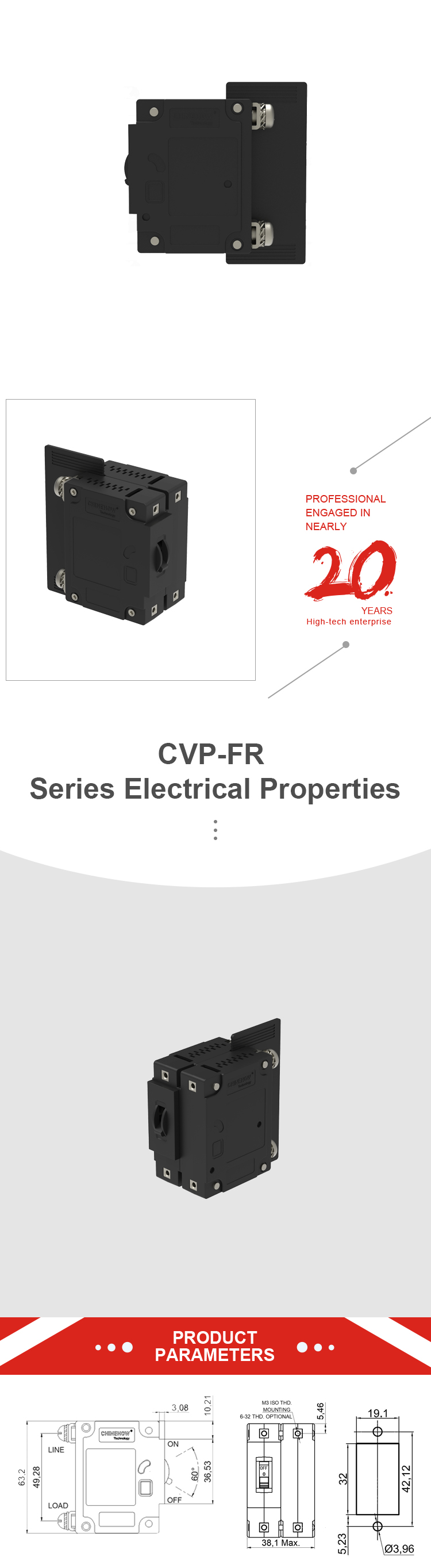

CVP-FR Interruptor automático magnético hidráulico Actuador de manija corta con tornillo M5 2P con barreras de terminal

Número de polos 1,2,3,4 polos (opcional)
ACTUAL
CALIFICACIONES

CA 0.1-125A (1 polo), 0.5-100A (2,3 y 4 polos)
CC 0.1-100A (1,2,3 y 4 polos), 175A, 250A



MÁXIMO
VOLTAJE

250 V CA, 277/480 V CA, 50/60 Hz,
240 V CA, 50/60 Hz (UL489); 80 V CC

BOBINA DE VOLTAJE 6 V CC, 12 V CC; 120 V CA
INTERRUPTOR AUXILIAR
CLASIFICACIÓN

SPDT;7 A, 250 V CA, 7 A (resolución), 28 V CC, 4 A (ind) 0,25 A-28 V CC, 0,1 A-125 V CA
RESISTENCIA DE AISLAMIENTO ≥100MΩ a 500V CC
RIGIDEZ DIELÉCTRICA 1500V,50/60Hz entre terminales para eléctrica 50/60Hz
RESISTENCIA/
IMPEDANCIA

El valor entre la línea y el terminal de carga en estado ON
RESISTENCIA La vida mecánica es de 10k ciclos (6 veces la operación por minuto) y la vida eléctrica es de 6k ciclos a corriente y voltaje nominales
SIN DISPARO El disyuntor se disparará en el interior incluso si la manija se mantiene a la fuerza en la posición de ENCENDIDO cuando se sobrecarga
INDICACIÓN DE VIAJE La manija está en la posición APAGADA cuando está sobrecargada. Para la mitad del viaje, la manija está en la posición media cuando está sobrecargada
Todos los datos de curva CURVAS que se muestran representan la respuesta del interruptor a temperatura ambiente de 77 °F (25 °C) sin precarga.Los interruptores se montan en la posición estándar de montaje en pared.En clasificaciones de corriente de 50 amperios y menos, la capacidad mínima de manejo de tolerancia de pulso de irrupción es 12 veces la corriente nominal en retardos estándar y 25 veces la corriente nominal en retardos de irrupción altos.Estos valores se basan en un pulso de 8,33 ms de 1/2 ciclo de 60 Hz.Los retardos de irrupción altos deben ser para aplicaciones con corrientes transitorias iniciales altas de corta duración, como fuentes de alimentación conmutadas, cargas altamente capacitivas y cargas de transformadores.
OPERACIÓN DE TEMPERATURA -40 ℃ a +85 ℃
PAR RECOMENDADO Insertos de montaje #6-32 o M3 0.8-1.0 Nm;terminales de tornillo #8-32 o M4 1,4-1,7 Nm;terminales de tornillo #10-32 o M5 1,7-2,3 Nm;Terminales de tornillo #1/4-20 o M6 3,4-4,0 Nm
POLOS MÁXIMOS 4 Polos
TIPO DE MONTAJE Tornillo M3, tornillo 6-32 (opcional)
TERMINALES Espárrago M5, espárrago M6, push-in, tornillo, doble (QC), terminales de clip (opcional)
ACTUADOR mango largo, balancín angular, balancín plano, balancín plano (con bloqueo) (opcional)
COLOR DE LA CAJA negro
ESTÁNDAR EN60934, UL1077, GB17701, UL489A
