Español
 |
| Número de polos | 1,2,3,4 polos (opcional) | ||||||||||||
| ACTUAL | CA 0.1-125A (1 polo), 0.5-100A (2,3 y 4 polos)
| ||||||||||||
| MÁXIMO | 250 V CA, 277/480 V CA, 50/60 Hz, | ||||||||||||
| BOBINA DE TENSIÓN | 6 V CC, 12 V CC, 120 V CA | ||||||||||||
| INTERRUPTOR AUXILIAR | SPDT;7 A, 250 V CA, 7 A (resolución), 28 V CC, 4 A (ind) 0,25 A-28 V CC, 0,1 A-125 V CA | ||||||||||||
| RESISTENCIA DE AISLAMIENTO | ≥100MΩ a 500V CC | ||||||||||||
| RESISTENCIA DIELÉCTRICA | 1500V,50/60Hz entre terminales para electrico 50/60Hz | ||||||||||||
| RESISTENCIA/ | El valor entre la línea y el terminal de carga en estado ON | ||||||||||||
| RESISTENCIA | La vida mecánica es de 10k ciclos (6 veces la operación por minuto) y la vida eléctrica es de 6k ciclos a corriente y voltaje nominales | ||||||||||||
| VIAJE GRATIS | El disyuntor se disparará en el interior incluso si la manija se mantiene a la fuerza en la posición de ENCENDIDO cuando se sobrecarga | ||||||||||||
| INDICACIÓN DE VIAJE | El mango está en la posición APAGADO cuando está sobrecargado. Para la mitad del viaje, el mango está en la posición media cuando está sobrecargado | ||||||||||||
| Todas las CURVAS | Los datos de la curva que se muestran representan la respuesta del interruptor a una temperatura ambiente de 25 °C (77 °F) sin precarga.Los interruptores se montan en la posición estándar de montaje en pared.En clasificaciones de corriente de 50 amperios y menos, la capacidad mínima de manejo de tolerancia de pulso de irrupción es 12 veces la corriente nominal en retardos estándar y 25 veces la corriente nominal en retardos de irrupción altos.Estos valores se basan en un pulso de 8,33 ms de 1/2 ciclo de 60 Hz.Los retardos de irrupción altos deben ser para aplicaciones con corrientes transitorias iniciales altas de corta duración, como fuentes de alimentación conmutadas, cargas altamente capacitivas y cargas de transformadores. | ||||||||||||
| FUNCIONAMIENTO DE TEMPERATURA | -40 ℃ a +85 ℃ | ||||||||||||
| PAR RECOMENDADO | insertos de montaje #6-32 o M3 0,8-1,0 Nm;terminales de tornillo #8-32 o M4 1,4-1,7 Nm;terminales de tornillo #10-32 o M5 1,7-2,3 Nm;Terminales de tornillo #1/4-20 o M6 3,4-4,0 Nm | ||||||||||||
| POLOS MÁXIMOS | 4 polos | ||||||||||||
| TIPO DE MONTAJE | Tornillo M3, tornillo 6-32 (opcional) | ||||||||||||
| TERMINALES | Espárrago M5, espárrago M6, push-in, tornillo, doble (QC), terminales de clip (opcional) | ||||||||||||
| SOLENOIDE | mango largo, balancín angular, balancín plano, balancín plano (con bloqueo) (opcional) | ||||||||||||
| COLOR DE LA CAJA | |||||||||||||
| Cantidad: | |
|---|---|

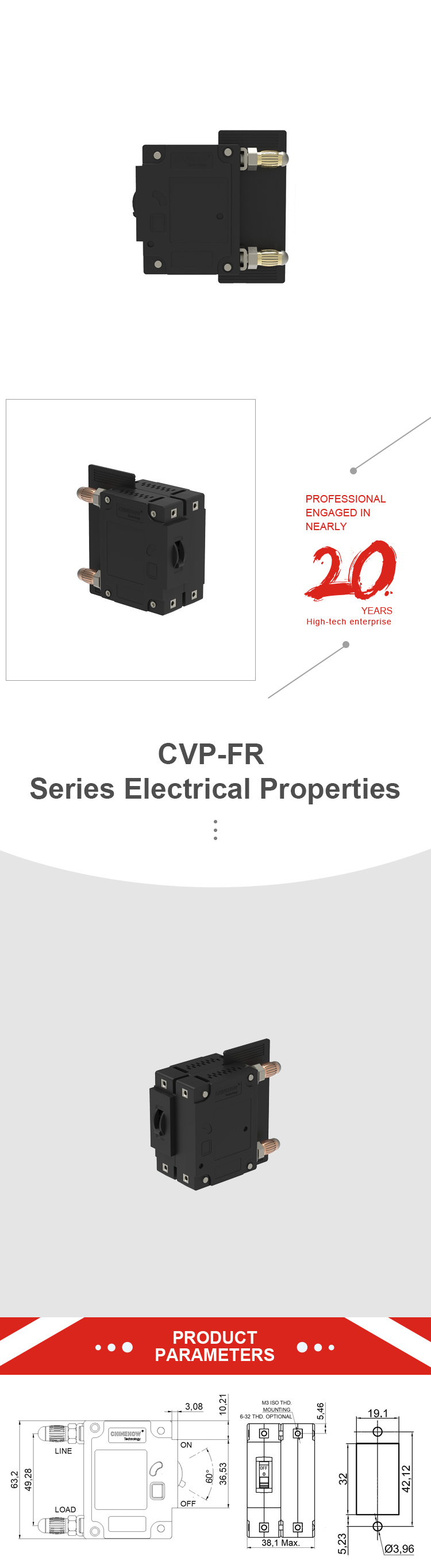

CVP-FR
Chinehow
