Con la creciente popularidad de los vehículos eléctricos y la tecnología de almacenamiento de energía, existe un aumento correspondiente en la demanda de soluciones eficientes de carga y almacenamiento de energía para vehículos eléctricos. Un elemento importante de un cargador rápido de CC es un contactor de CC de alto voltaje. Elegir un contactor de CC de alto voltaje adecuado ayuda a garantizar que la transferencia de energía sea segura y eficiente.
En esta guía, analizaremos los factores que debe tener en cuenta al dimensionar un contactor de CC de alto voltaje.
El contactor de CC se utiliza en el flujo de energía entre el paquete de baterías y la carga (variador inversor EV o un PCS en un bastidor de almacenamiento estacionario). Es obvio que debe poder abrir y cerrar el circuito. La física para hacer esto es lo que dificulta un contactor de CC.
En un circuito de CA, la corriente llega a cero 100 o 120 veces por segundo, lo que proporciona oportunidades naturales para la extinción del arco. Con corriente continua esto no sucede. Un arco formado entre los contactos de separación en un circuito de CC permanece encendido hasta que alguna fuerza externa (explosión magnética, geometría del contacto o incluso el diseño de interrupción del propio contactor) lo elimina del sistema. Esta es la razón por la que no se puede utilizar simplemente la clasificación de corriente CA para definir las capacidades del contactor de CC.
En una arquitectura EV o ESS típica, normalmente verá tres funciones de contactor:
Contactores principales positivos y negativos: este es un conjunto de contactores que transportan toda la corriente del paquete y actúan como aislamiento primario para la batería.
Contactor de precarga: un contactor de baja potencia, normalmente junto con una resistencia, que se utiliza para controlar la corriente de entrada al contactor principal en el cierre inicial de una carga capacitiva.
Contactores auxiliares o de carga rápida: se encuentran en sistemas EV e híbridos ESS donde se debe conmutar una ruta de corriente adicional de forma independiente.
Los contactores de CC deben dimensionarse no solo según el voltaje nominal del paquete. El voltaje de la batería cambia a lo largo del rango de estado de carga; por lo tanto, tendrá que utilizar el voltaje nominal del contactor para garantizar su capacidad para manejar el voltaje máximo del paquete, lo que puede ocurrir incluso durante la carga o el equilibrio.
No ajuste el tamaño únicamente al voltaje nominal de su paquete. El voltaje de la batería oscila a lo largo de la ventana de estado de carga, por lo que necesita el voltaje nominal del contactor para cubrir el voltaje máximo que el paquete presentará, incluidas las condiciones de equilibrio y la terminación de la carga.
Haga coincidir la clase de voltaje con su arquitectura: para plataformas de 400 V tendrá que usar contactores con capacidad nominal de 450 a 750 V CC. Sin embargo, para plataformas de 800 V, los contactores serán de clase 900-1000 V CC; Las cadenas ESS a escala de servicios públicos que funcionan a 1500 VCC requieren contactores de la misma clase, clasificados y probados para funcionar a este nivel.
Verifique la clasificación de resistencia dieléctrica por separado de la clasificación de funcionamiento: el aislamiento de un contactor debe resistir sobretensiones transitorias, no solo estados estables.

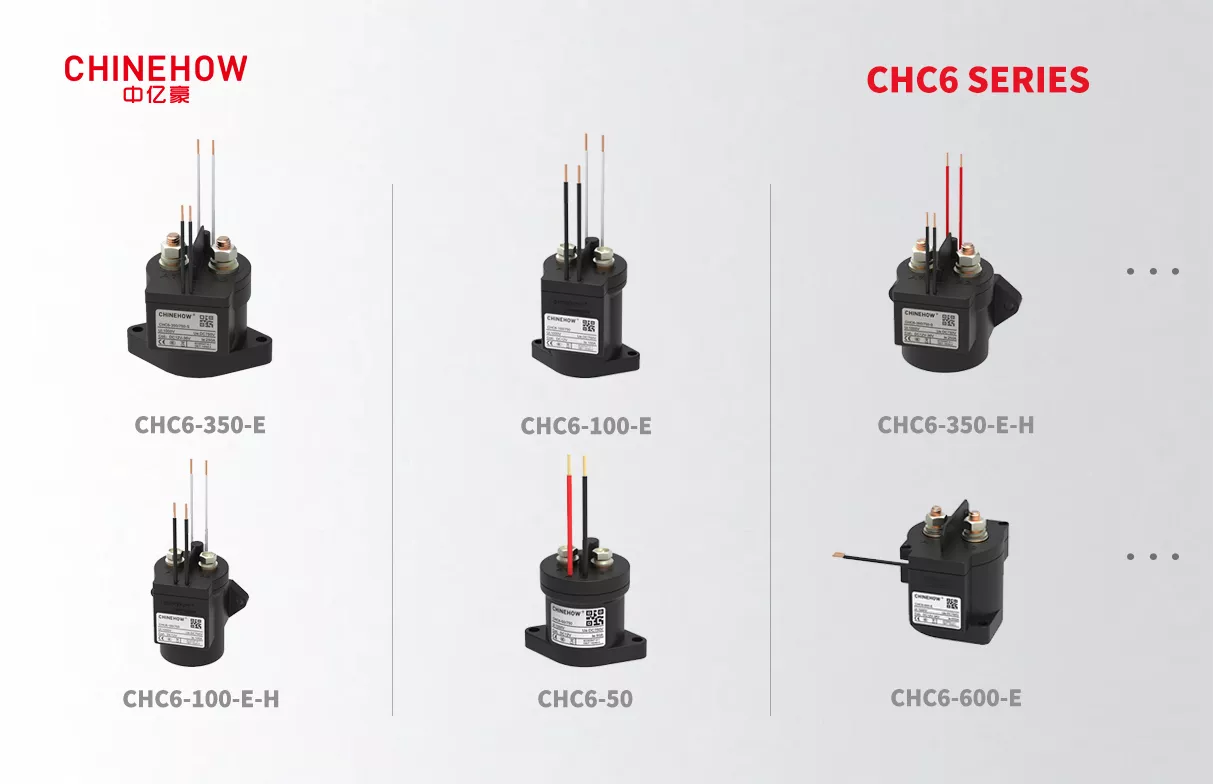

Los contactores HVDC de la serie CHC6 de Chinehow cubren este rango directamente, con modelos clasificados hasta 1500 VCC para admitir clases de voltaje tanto automotrices como de escala de red sin obligarlo a utilizar una pieza personalizada.
Su calificación de corriente continua debe reflejar la peor condición operativa realista, no la promedio. Mira a:
Corriente de carga nominal: La corriente consumida por el sistema cuando está en funcionamiento normal y en estado estable.
Corriente máxima o de sobretensión: las corrientes transitorias que se observan durante períodos de aceleración, frenado regenerativo o eventos de carga rápida.
Ciclo de trabajo: La frecuencia y duración del cierre del contactor en el estado cargado. El ciclo de trabajo de un contactor principal de un vehículo eléctrico puede durar varias horas, mientras que el ciclo de trabajo del contactor del sistema de almacenamiento de energía puede ser continuo durante muchos días.
Reducción de la temperatura ambiente: los fabricantes publican curvas de reducción porque la resistencia de contacto y la disipación térmica cambian con la temperatura del gabinete. Un contactor clasificado para 300 A a 25 °C no necesariamente mantendrá esa clasificación dentro de un compartimiento de batería sellado a 60 °C.
Aquí es donde muchas guías de dimensionamiento se quedan cortas, y es exactamente donde fallan en el campo los contactores de tamaño insuficiente.
La corriente portadora del contactor es la corriente que transporta el dispositivo durante el cierre estable.
La corriente de interrupción del contactor es la corriente que el contactor necesita para interrumpir de forma segura sin soldaduras en los contactos ni formación de arco.
La clasificación de interrupción de cortocircuito brinda información sobre cómo se desempeña el contactor al interrumpir una corriente de falla mucho más alta que su corriente operativa normal.
Si su clasificación de interrupción no coincide con su escenario de corriente de falla, terminará con un contactor que se cierra con soldadura precisamente cuando necesita que se abra. Ese es el escenario que todo ingeniero de BMS quiere evitar.
Las hojas de datos de los contactores enumeran dos cifras de vida: vida mecánica (operaciones sin carga eléctrica) y vida eléctrica (operaciones mientras se cambia la corriente nominal). Haga coincidir esto con su aplicación real. Un vehículo eléctrico que hace funcionar su contactor principal docenas de veces al día necesita una vida útil diferente a la de una unidad ESS estacionaria que podría cerrarse una vez y permanecer cerrada durante semanas.
En cualquier inversor EV y cualquier sistema de conversión de energía ESS, hay condensadores de enlace de CC presentes en el lado de la carga. La conexión del contactor principal directamente al banco de condensadores descargado produce un pico de corriente de entrada, que es diez veces o más que la corriente de funcionamiento normal durante unos pocos milisegundos. Esta cantidad de pico de corriente de irrupción es capaz de soldar los puntos de contacto en el contactor, que no tiene la capacidad de resistir el pico de corriente de irrupción.
La razón para tener un circuito de precarga es este pico de corriente de entrada, que el contactor de menor clasificación es capaz de soportar al tener una resistencia de precarga en serie junto con el contactor.
Dimensione la resistencia de precarga y el contactor juntos: la resistencia restringe el flujo de corriente, mientras que el contactor requiere suficiente capacidad de interrupción para la corriente restante en caso de que sea necesario interrumpir el circuito de precarga en caso de una falla.
Establezca el tiempo de precarga como un parámetro del sistema, no como una ocurrencia tardía: si es demasiado rápido, es posible que el contactor principal no esté protegido. Si es demasiado lento, retrasa todo el procedimiento de puesta en marcha.
Verifique que la clasificación de su contratista principal suponga que la precarga ya está completa: si la arquitectura de su diseño aísla al contratista principal de la corriente de irrupción bruta, no sobredimensione el contactor principal para este escenario. Esto sería un diseño excesivo y una carga de costos adicional.
Interrumpir un arco de CC a 400 V, y mucho menos a 1000 V o 1500 V, requiere un diseño deliberado, no solo contactos más grandes.
Los diseños de explosión utilizan un campo magnético para alargar y disipar el arco rápidamente y son comunes en la mayoría de los contactores automotrices y HVDC de calidad ESS.
Los contactores sellados herméticamente y con sello cerámico mantienen la cámara de contacto aislada de la contaminación y la humedad ambiental, lo que prolonga la vida útil en entornos hostiles debajo del capó o en gabinetes exteriores. de Chinehow Los relés sellados cerámicos de la serie CHC entran en esta categoría, construidos específicamente para aplicaciones automotrices y de ciclo alto donde la calidad del sellado determina la vida útil.
La selección del material de contacto es importante para la resistencia de la soldadura: las aleaciones de óxido de plata y estaño (AgSnO₂) y plata y níquel son opciones comunes porque resisten la transferencia de material durante la conmutación repetida, lo que extiende directamente la vida eléctrica en ciclos de trabajo reales.
Las clasificaciones de las hojas de datos asumen condiciones de prueba estándar. Es casi seguro que su instalación no coincide exactamente con ellos.
Temperatura ambiente y del gabinete: los paquetes de baterías y los gabinetes de ESS pueden estar muy calientes. Utilice el gráfico de reducción proporcionado por el fabricante para su temperatura de funcionamiento esperada, no para la temperatura ambiente.
Reducción de la altitud: la baja densidad del aire a grandes altitudes provoca una reducción de la rigidez dieléctrica y es importante para los paneles solares en los tejados y los sistemas ESS de las regiones montañosas, junto con los vehículos eléctricos que operan en altitud. Los contactores clasificados para operación a nivel del mar pueden requerir una reducción de voltaje más allá de los 2000 metros.
Vibración y golpes: en aplicaciones automotrices, los contactores deben cumplir con ciertas especificaciones de vibración, mientras que los dispositivos ESS tienen otras consideraciones con respecto a golpes y eventos sísmicos según su ubicación.
Protección de ingreso (clasificación IP): existen diferentes requisitos para los compartimentos debajo del capó de vehículos eléctricos, paquetes de baterías y gabinetes ESS para exteriores. Se debe confirmar que la clasificación IP de los contactores corresponde a su lugar de instalación real.
Los sistemas de propulsión de vehículos eléctricos someten a los contactores a cambios frecuentes de ciclo alto combinados con una amplia ventana de voltaje a medida que la batería envejece y su resistencia interna cambia.
Contactores del paquete principal (positivo y negativo): Dimensione al mayor requisito de corriente de descarga continua máxima posible de su variador inversor, incluida cualquier corriente de frenado regenerativo que fluya en la otra dirección pero que aún esté dentro de las clasificaciones.
Contactor de precarga: tamaño específico para la capacitancia del enlace de CC de su inversor, en lugar de un porcentaje general de la clasificación del contactor principal.
Ruta de carga rápida: durante la carga rápida, las corrientes son mucho más altas que durante el funcionamiento normal durante períodos prolongados, lo que hace que los ciclos térmicos sean más importantes que la corriente máxima por sí sola.
Coordinación con BMS y protección de fusibles: la capacidad de interrupción de su contactor debe estar diseñada para cooperar con los fusibles de su paquete, en lugar de luchar contra ellos. Si sus fusibles no pueden solucionar la falla lo suficientemente rápido, es posible que se requiera que su contactor interrumpa una corriente de sobrecarga.
Las aplicaciones de ESS se diferencian de los vehículos eléctricos en un aspecto importante: el ciclo de trabajo. Un contactor de batería estacionaria a menudo se cierra una vez y permanece cerrado durante horas o días, en lugar de realizar ciclos docenas de veces al día.
Contactores de cadenas fotovoltaicas y cajas combinadoras versus contactores del lado de la batería: Las condiciones de falla que existirán en el lado solar del circuito son diferentes de las que existen en el lado de la batería debido a las diferencias en el comportamiento de las cadenas fotovoltaicas y los paquetes de baterías durante los cortocircuitos.
La clasificación de servicio continuo importa más que el ciclo de vida aquí: es importante que el contratista pueda manejar períodos prolongados de cierre, en lugar de tener una clasificación alta en términos de ciclos de conmutación.
Coordinación con SCADA y sistemas de parada de emergencia: una instalación conectada a la red deberá tener algún tipo de capacidad de parada rápida. Esto debe tenerse en cuenta al diseñar los criterios de dimensionamiento de su contactor.
Conmutación de cadenas en paralelo: si dos o más cadenas de baterías están conectadas al mismo bus, será necesario tener en cuenta el desequilibrio de carga en lugar de la corriente total del sistema dividida equitativamente entre las cadenas.
Paso 1: Definición de la ventana de voltaje : determine el voltaje mínimo y máximo del paquete en todo el rango de estado de carga, incluido cualquier sobrevoltaje.
Paso 2: Corriente continua y máxima : tenga en cuenta la regeneración, la corriente de carga rápida o cualquier escenario de carga compartida con cadenas paralelas.
Paso 3: Capacidad de interrupción : determine a partir de su escenario de corriente de falla y cómo se coordina con cualquier protección de fusible o disyuntor aguas arriba.
Paso 4: Ciclo de trabajo y objetivo de ciclo de vida : determine el ciclo de vida del contactor en relación con su frecuencia de conmutación estimada a lo largo de su vida útil.
Paso 5: Reducción ambiental : tenga en cuenta la temperatura ambiente, la altitud y las consideraciones del recinto.
Paso 6: Bobina y voltaje de control : asegúrese de que haya compatibilidad con su infraestructura de bajo voltaje existente y con cualquier bobina PWM si es necesario.
Paso 7: Requisito de certificación : asegúrese de que el contratista que ha seleccionado esté certificado según los estándares relevantes para su aplicación en el mercado final. Las certificaciones típicas a considerar serían UL 2202 / UL 2231 (sistemas de carga de vehículos eléctricos) / IEC 60947-4-1 / normas de contactores relacionadas con IEC / ISO 6469 (seguridad eléctrica de vehículos eléctricos).
El contactor de CC actúa como guardián final y barrera física para todo el sistema de almacenamiento de energía. Al seleccionar este dispositivo, debe considerar cuidadosamente los picos de voltaje, las corrientes de falla bidireccionales y el sellado ambiental.

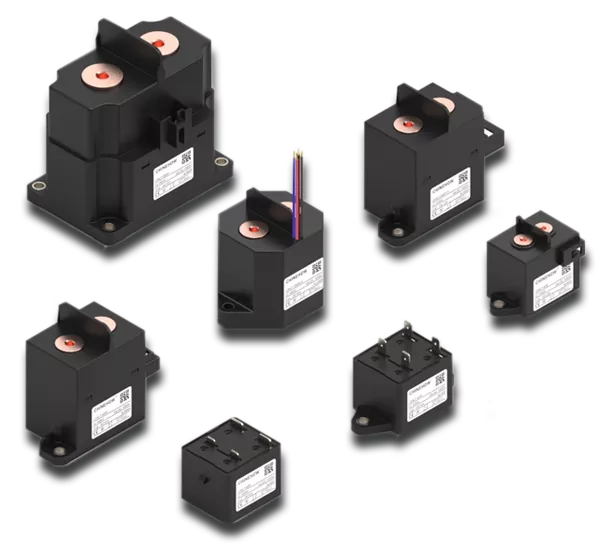

Por seguridad, Chinehow fabrica una línea completa de contactores de almacenamiento de energía y sistemas solares para aplicaciones de alta demanda. Contáctenos ahora para obtener soluciones de conmutación de alto voltaje personalizadas para su próximo proyecto.
Un contactor de paquete de batería de vehículo eléctrico (EV) requiere una clasificación de voltaje que sea al menos 1,25 veces el voltaje de funcionamiento máximo de su sistema de batería, lo que generalmente se traduce en 500 V a 1000 V CC o más.
Para calcular la clasificación de corriente continua requerida para un contactor de corriente continua (CC), multiplique la corriente operativa normal de su carga por un factor de seguridad y trabajo de 1,25 a 1,50 y luego aplique factores de reducción para temperatura y altitud.
Sí, a menudo puede utilizar el mismo modelo de contactor para aplicaciones de vehículos eléctricos (EV) y sistemas estacionarios de almacenamiento de energía (ESS), siempre que la corriente continua del contactor, el voltaje máximo del sistema y la capacidad de corte se alineen con los requisitos de ambos sistemas.
