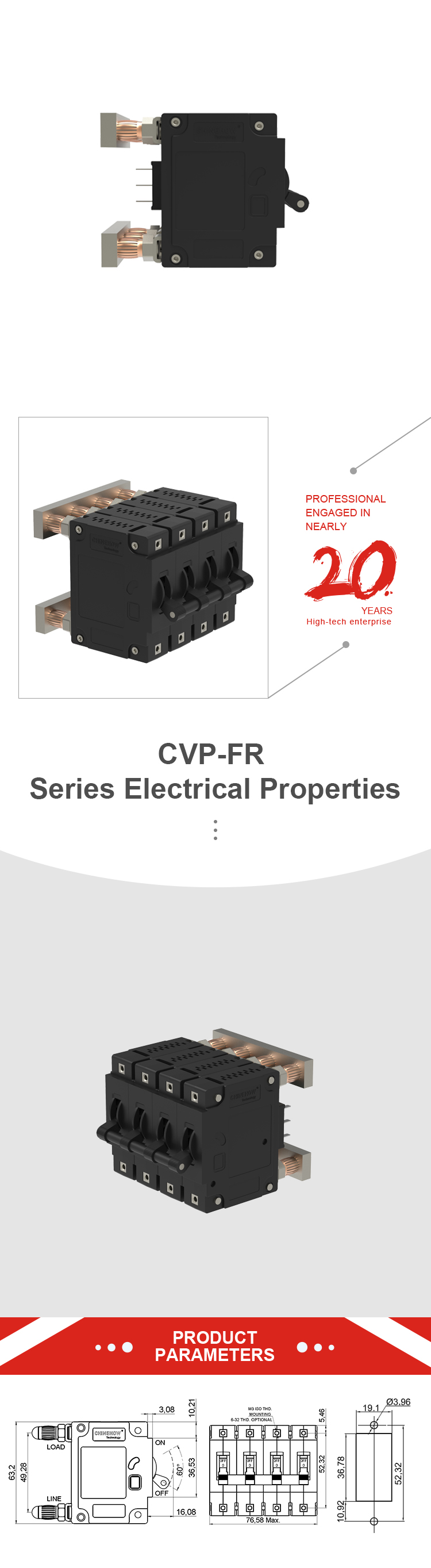

CVP-FR Disyuntor magnético hidráulico Actuador de manija larga por polo con bala e interruptor auxiliar 4P

Número de polos 1,2,3,4 polos (opcional)

ACTUAL
CALIFICACIONES

CA 0.1-125A (1 polo), 0.5-100A (2,3 y 4 polos)
CC 0.1-100A (1,2,3 y 4 polos), 175A, 250A



MÁXIMO
VOLTAJE

250 V CA, 277/480 V CA, 50/60 Hz,
240 V CA, 50/60 Hz (UL489); 80 V CC

BOBINA DE TENSIÓN 6 V CC, 12 V CC, 120 V CA

INTERRUPTOR AUXILIAR
CLASIFICACIÓN

SPDT;7 A, 250 V CA, 7 A (resolución), 28 V CC, 4 A (ind) 0,25 A-28 V CC, 0,1 A-125 V CA
RESISTENCIA DE AISLAMIENTO ≥100MΩ a 500V CC
RESISTENCIA DIELÉCTRICA 1500V,50/60Hz entre terminales para electrico 50/60Hz

RESISTENCIA/
IMPEDANCIA

El valor entre la línea y el terminal de carga en estado ON
RESISTENCIA La vida mecánica es de 10k ciclos (6 veces la operación por minuto) y la vida eléctrica es de 6k ciclos a corriente y voltaje nominales
VIAJE GRATIS El disyuntor se disparará en el interior incluso si la manija se mantiene a la fuerza en la posición de ENCENDIDO cuando se sobrecarga
INDICACIÓN DE VIAJE El mango está en la posición APAGADO cuando está sobrecargado. Para la mitad del viaje, el mango está en la posición media cuando está sobrecargado
Todas las CURVAS Los datos de la curva que se muestran representan la respuesta del interruptor a una temperatura ambiente de 25 °C (77 °F) sin precarga.Los interruptores se montan en la posición estándar de montaje en pared.En clasificaciones de corriente de 50 amperios y menos, la capacidad mínima de manejo de tolerancia de pulso de irrupción es 12 veces la corriente nominal en retardos estándar y 25 veces la corriente nominal en retardos de irrupción altos.Estos valores se basan en un pulso de 8,33 ms de 1/2 ciclo de 60 Hz.Los retardos de irrupción altos deben ser para aplicaciones con corrientes transitorias iniciales altas de corta duración, como fuentes de alimentación conmutadas, cargas altamente capacitivas y cargas de transformadores.
FUNCIONAMIENTO DE TEMPERATURA -40 ℃ a +85 ℃
PAR RECOMENDADO insertos de montaje #6-32 o M3 0,8-1,0 Nm;terminales de tornillo #8-32 o M4 1,4-1,7 Nm;terminales de tornillo #10-32 o M5 1,7-2,3 Nm;Terminales de tornillo #1/4-20 o M6 3,4-4,0 Nm
POLOS MÁXIMOS 4 polos
TIPO DE MONTAJE Tornillo M3, tornillo 6-32 (opcional)
TERMINALES Espárrago M5, espárrago M6, push-in, tornillo, doble (QC), terminales de clip (opcional)
SOLENOIDE mango largo, balancín angular, balancín plano, balancín plano (con bloqueo) (opcional)
COLOR DE LA CAJA n
